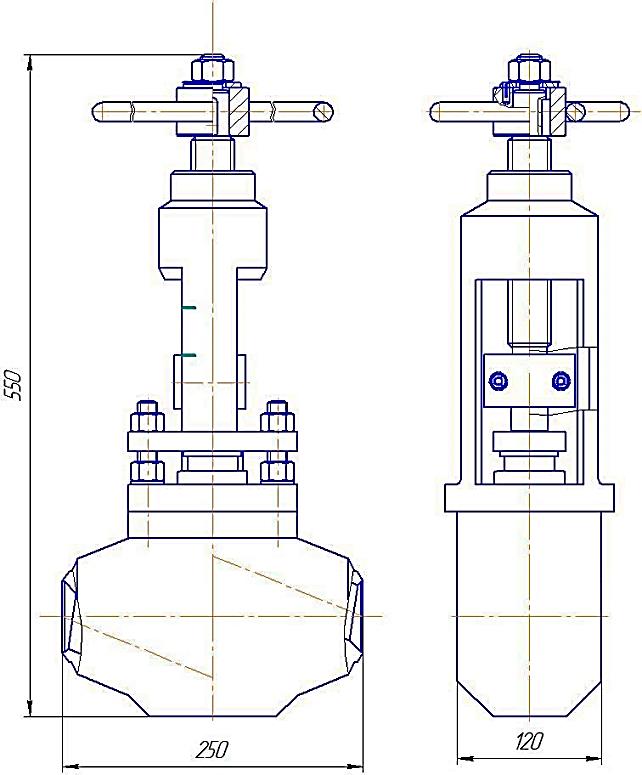

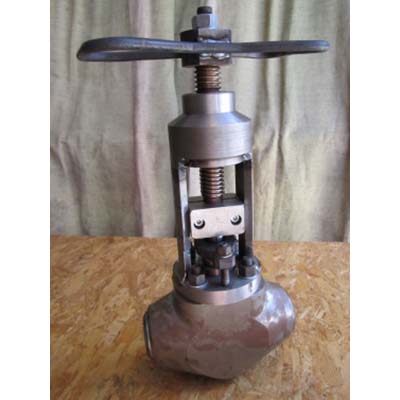

Клапан запорный ЭИ 77.65 К

Клапан запорный ЭИ 77.65 К

<p> Назначение: перекрытия движения потока рабочей среды в трубопроводах теплоэнергетических установках.<br> Применяемость: запорная арматура на трубопроводах. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 65 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> питательная вода </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 24,5 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4;"> 250 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Перепад давления (max), МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> полный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Крутящий момент на шпинделе при закрытии затвора, Н·м </td> <td style="border: 1px solid #f9a2a4;"> 250 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Привод </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Ручной </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td style="border: 1px solid #f9a2a4;">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 20 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, золотник, шпиндель </td> <td style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4;"> проходное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Максимальная площадь проходного сечения </p> <p> Fmax, см2 </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 16 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Масса, кг </td> <td style="border: 1px solid #f9a2a4;"> 15 </td> </tr> </tbody> </table> <p> <span style="font-weight: bolder;">Особенности конструкции: </span>клапан имеет сменные элементы проточной части. Привод ручной. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части.  Расчётный срок эксплуатации – 200 тыс. часов. </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <img width="449" alt="02 (35).jpg" src="/upload/medialibrary/92c/0ngwd9s1xv6nbfwntqbtn7kde5onnzgh.jpg" height="543" title="02 (35).jpg" style="font-family: var(--ui-font-family-primary, var(--ui-font-family-helvetica));"> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <br> </p> <p> Параметры трубопроводов </p> <p> <br> </p> <p> <br> </p> <table align="center" style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> 57 х 3,5 … 13 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 60 х 6…11 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> 76 х 7,5 … 13 </td> </tr> </tbody> </table>
