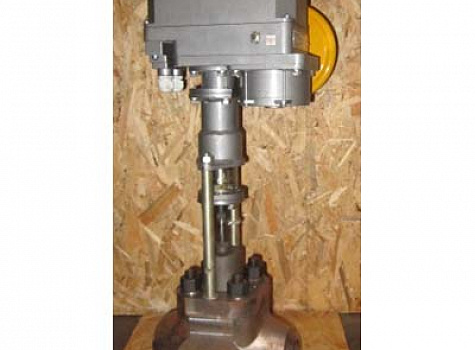

Клапаны регулирующие ЭИ 43.20 КЭ
Поделиться
Описание
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применяемость: регулирующие органы в линиях впрыска охлаждающей воды котельных агрегатов ТЭС, ТЭЦ и других теплосиловых установок.
Характеристики
| Проход условный (размер номинальный) DN | 20 |
| Рабочая среда | вода |
| Рабочее давление Рр, МПа | от 16,0 … до 37,3 |
| Рабочая температура Тр, °С | 280 |
| Перепад давления (max), МПа | полный |
| Максимальное тяговое усилие на штоке, Н | 4000 |
| Привод | МЭП 6300/40-40У-14 |
| Мощность, КВт | 0,1 |
| Материалы: | |
| – корпус | сталь 20, |
| – клетка, плунжер, шток | высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией |
| Уплотнения | ТРГ |
| Исполнение корпусов | проходное |
| Ход поршня, мм | 23 |
| Время полного открытия/закрытия, сек | 23 |
|
Максимальная площадь проходного сечения Fmax, см2 *** |
2 |
|
Максимальная пропускная способностьKv100,, т/ч *** |
2,9 |
| Масса, кг | 35 |
*** - согласно ТЗ заказчика
Особенности конструкции: сменные элементы проточной части, защита корпуса и выходного патрубка от размывания, не подвержен заклиниванию при попадании мех. частиц (грата), электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части («клетка-плунжер», уплотнительные элементы).
Расчётный срок эксплуатации - не менее 200 тыс. часов.
