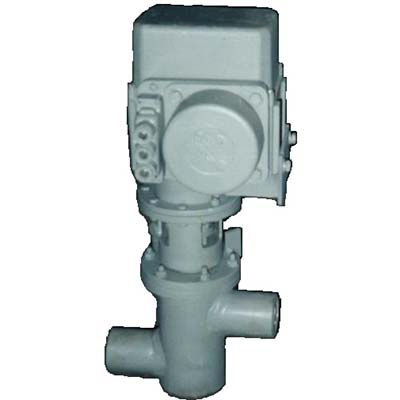

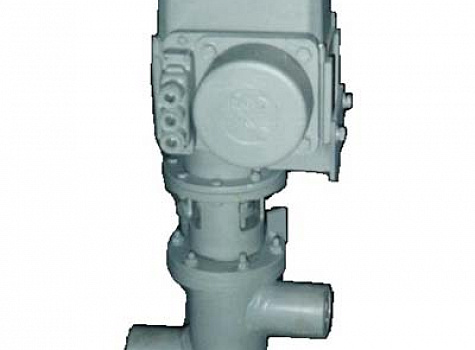

Клапан регулирующий ЭИ 70.50 МЭ

Клапан регулирующий ЭИ 70.50 МЭ

<p> Назначение: регулирование расхода жидкой среды (кислоты, щёлочи, хим. очищенной воды).<br> Применяемость: регулирование уровня в испарителе, подачи кислоты, щёлочи на ХВО и т.п. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 50 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> жидкость </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Агрессивность, ph </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 4 – 11 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4;"> 6,3 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Перепад давления (max), МПа </td> <td style="border: 1px solid #f9a2a4;"> полный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Крутящий момент на шпинделе Мкр, Н·м </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 34 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Привод </td> <td style="border: 1px solid #f9a2a4;"> МЭО 40/25-0,25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 0,16 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td style="border: 1px solid #f9a2a4;">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 12Х18Н10Т, 10Х17Н13М2Т, сплав титана и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, золотник, шпиндель </td> <td style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4;"> Z – образное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Угол поворота шпинделя, град </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 90 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4;"> 25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Максимальная площадь проходного сечения </p> <p> Fmax, см2 *** </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 6,0 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Максимальная пропускная способность </p> <p> Kv100,, т/ч *** </p> </td> <td style="border: 1px solid #f9a2a4;"> 22 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Масса, кг </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 23,9 </td> </tr> </tbody> </table> <p> *** -  согласно ТЗ заказчика </p> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> клапан со встроенным электроприводом типа МЭО и сменными элементами проточной части, не подвержен заклиниванию и заиливанию. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части. Расчётный срок эксплуатации – не менее 200 тыс. часов.<br> Клапаны эксплуатируются на ТЭС : Кураховской Луганской. </p> <p> <br> </p> <p> Назначение: регулирование расхода жидкой среды (кислоты, щёлочи, хим. очищенной воды).<br> Применяемость: регулирование уровня в испарителе, подачи кислоты, щёлочи на ХВО и т.п. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 50 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> жидкость </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Агрессивность, ph </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 4 – 11 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4;"> 6,3 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Перепад давления (max), МПа </td> <td style="border: 1px solid #f9a2a4;"> полный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Крутящий момент на шпинделе Мкр, Н·м </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 34 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Привод </td> <td style="border: 1px solid #f9a2a4;"> МЭО 40/25-0,25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 0,16 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td style="border: 1px solid #f9a2a4;">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 12Х18Н10Т, 10Х17Н13М2Т, сплав титана и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, золотник, шпиндель </td> <td style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4;"> Z – образное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Угол поворота шпинделя, град </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 90 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4;"> 25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Максимальная площадь проходного сечения </p> <p> Fmax, см2 *** </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 6,0 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Максимальная пропускная способность </p> <p> Kv100,, т/ч *** </p> </td> <td style="border: 1px solid #f9a2a4;"> 22 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Масса, кг </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 23,9 </td> </tr> </tbody> </table> <p> *** -  согласно ТЗ заказчика </p> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> клапан со встроенным электроприводом типа МЭО и сменными элементами проточной части, не подвержен заклиниванию и заиливанию. Ремонт производится без демонтажа клапана из трубопровода путем замены элементов проточной части. Расчётный срок эксплуатации – не менее 200 тыс. часов.<br> Клапаны эксплуатируются на ТЭС : Кураховской Луганской. </p> <p> <br> </p> <p style="text-align: center;"> <img width="400" alt="02 (21).jpg" src="/upload/medialibrary/c2b/r3oupgm49y6tq0lich8s3qn2sshuly1j.jpg" height="750" title="02 (21).jpg"><br> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: left;"> Параметры трубопроводов </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color); text-align: left;"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; text-align: left;"> 60 х 6 </td> </tr> </tbody> </table> <p> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p> <br> </p> <p> <br> </p> <p> <br> </p>
