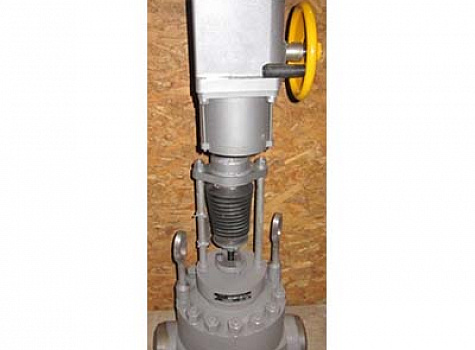

Клапан регулирующий ЭИ 53.100 КЭ
Поделиться
Описание
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применяемость: регулирующие органы в линиях питательной воды котельных агрегатов ТЭС, ТЭЦ (байпас основного РПК, пусковой РПК).
Характеристики
| Проход условный (размер номинальный) | 100 |
| Рабочая среда | питательная вода |
| Рабочее давление Рр, МПа | 24,5 |
| Рабочая температура Тр, °С | 250 |
| Перепад давления (max), МПа | полный |
| Максимальное тяговое усилие на штоке, Н | 20 000 |
| Привод | МЭП 25000/80-80У-14 |
| Мощность, КВт | 0,25 |
| Материалы: | |
| – корпус | сталь 20 |
| – клетка, плунжер, шток | высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией |
| Уплотнения | ТРГ |
| Исполнение корпусов | проходное |
| Ход поршня, мм | 80 |
| Время полного открытия/закрытия, сек | 80 |
|
Максимальная площадь проходного сечения Fmax, см2 *** |
10 |
|
Максимальная пропускная способность Kv100, , т/ч *** |
82,4 |
| Масса, кг | 270 |
*** - согласно ТЗ заказчика
Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником), три ступени снижения давления. Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
Клапаны эксплуатируются на энергоблоках 200 МВт следующих ТЭС: Кураховской.
