Клапан сбросной ЭИ 55.50 МЭ

<p> Назначение: перекрытие потока рабочей среды в теплоэнергетических установок.<br> Применяемость: рециркуляция питательных насосов ТЭС, сброс воды при высоком давлении. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 50; 65 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> вода </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 24,5; 37,4 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> 250; 280 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Крутящий момент на шпинделе Мкр, Н·м </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 540 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Привод </td> <td style="border: 1px solid #f9a2a4;"> Электропривод НВ – 05 Б099.098 – 05М </td> <td style="border: 1px solid #f9a2a4;"> Электропривод НВ – 05 Б099.100 – 05М </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1,7 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3,2 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 20, 15ГС и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, затвор, шток </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы титана с поверхностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Исполнение корпусов </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> Z – образное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Ход затвора, мм </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 45 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4;"> 14 </td> <td style="border: 1px solid #f9a2a4;"> 18 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Максимальная пропускная способность </p> <p> Kv100,, т/ч *** </p> </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 48,9 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Масса, кг </td> <td style="border: 1px solid #f9a2a4;"> 56 </td> <td style="border: 1px solid #f9a2a4;"> 48 </td> </tr> </tbody> </table> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> клапан запорный, самоуплотняющийся при остывании после закрытия, со сменными элементами проточной части, защитой корпуса от размывания, имеет байонетное соединение «бугель – корпус». Расчётный срок эксплуатации 200 тыс. часов.<br> Клапаны эксплуатируются на Криворожской ТЭС. </p> <p> <br> </p> <p> <br> </p> <p style="text-align: center;"> <img width="350" alt="02 (28).jpg" src="/upload/medialibrary/683/4lp8vniiafz2r8q7hoqluewxx8faanpv.jpg" height="293" title="02 (28).jpg"><br> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> Параметры трубопроводов </p> <p style="text-align: center;"> </p> <table align="center" style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> 57 х 6…12 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 76 х 3,5…6 </td> </tr> </tbody> </table> <p> <br> </p>

Описание

Назначение: перекрытие потока рабочей среды в теплоэнергетических установок.
Применяемость: рециркуляция питательных насосов ТЭС, сброс воды при высоком давлении.

Технические характеристики

Проход условный (размер номинальный) DN	50; 65
Рабочая среда	вода
Рабочее давление Рр, МПа	24,5; 37,4
Рабочая температура Тр, °С	250; 280
Крутящий момент на шпинделе Мкр, Н·м	250	540
Привод	Электропривод НВ – 05 Б099.098 – 05М	Электропривод НВ – 05 Б099.100 – 05М
Мощность, КВт	1,7	3,2
Материалы:
– корпус	сталь 20, 15ГС и пр.
– седло, затвор, шток	высоколегированные стали и сплавы титана с поверхностным упрочнением, карбонитрациией
Уплотнения	ТРГ
Исполнение корпусов	Z – образное
Ход затвора, мм	45
Время полного открытия/закрытия, сек	14	18
Максимальная пропускная способность Kv100,, т/ч ***	48,9
Масса, кг	56	48

Особенности конструкции: клапан запорный, самоуплотняющийся при остывании после закрытия, со сменными элементами проточной части, защитой корпуса от размывания, имеет байонетное соединение «бугель – корпус». Расчётный срок эксплуатации 200 тыс. часов.
Клапаны эксплуатируются на Криворожской ТЭС.

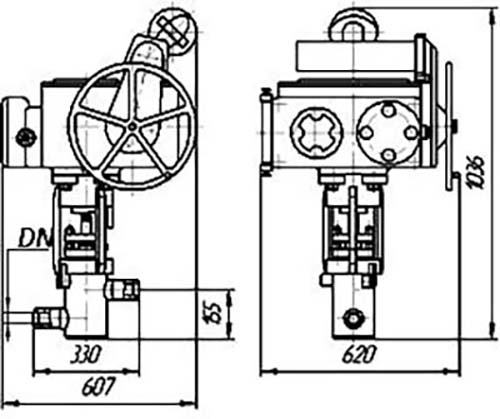

02 (28).jpg
