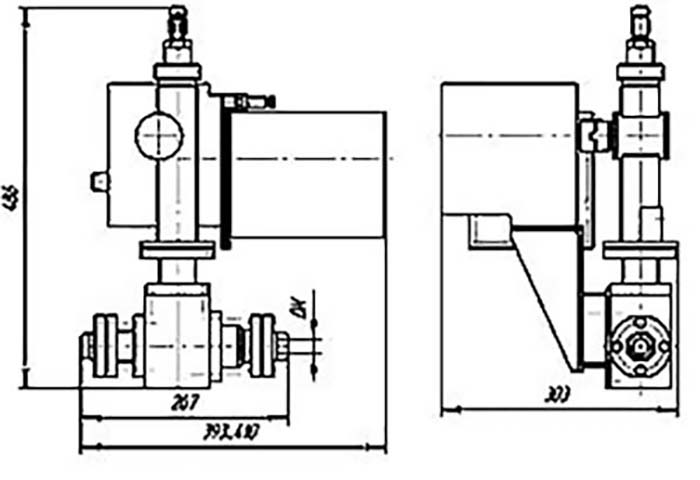

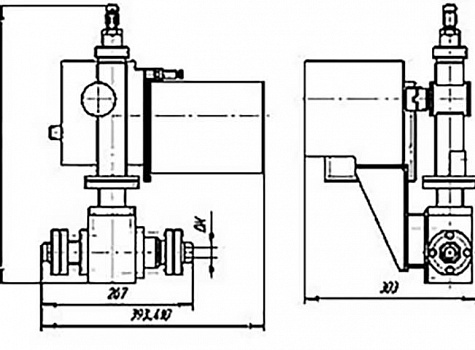

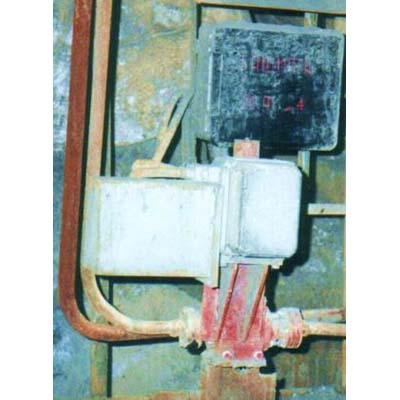

Клапан быстродействующий мазутный ЭИ 84.20 М1Э

Клапан быстродействующий мазутный ЭИ 84.20 М1Э

<p> Назначение: перекрытие потока жидкой среды (мазута, нефти, и т. п.).<br> Применяемость: подача мазута на подхват факела горелок котлов энергетических установок ТЭС, ТЭЦ, котельных. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 20 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> мазут / нефть </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 4,0 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4;"> 250 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Привод </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> МЭО 40/63-0,25-97 – модернизированный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Фактический крутящий момент Мкр, Н·м </p> </td> <td style="border: 1px solid #f9a2a4;"> 32 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 0,12 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td style="border: 1px solid #f9a2a4;">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 20, 15ГС и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, шибер, шток </td> <td style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4;"> проходное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Ход затвора, мм </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4;"> До 1,8 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Масса, кг </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 33,6 </td> </tr> </tbody> </table> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> сменные элементы проточной части («седло и шибер»), ручной дублёр, полнопроходный, уплотнительные поверхности наплавлены сплавом повышенной стойкости, плавающий шибер с подпружиненными уплотнениями седла, встроенное устройство защиты электродвигателя. Ремонт производится путём замены элементов проточной части (седло, шибер, уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.<br> Клапаны эксплуатируются на ТЭС: Луганской, Старобешевской, Криворожской, Трипольской, Змиевской, Приднепровской, Бурштынской. </p> <p> <br> </p> <p> <br> </p> <p> <br> </p> <p> <img width="490" alt="02 (34).jpg" src="/upload/medialibrary/514/u604ig1mb5tj608bkcbny06xv12ohkua.jpg" height="336" title="02 (34).jpg"><br> </p> <p> <br> </p> <p> Параметры трубопроводов </p> <table align="center" style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> 32 х 5…8 </td> </tr> </tbody> </table> <br>

Клапан быстродействующий мазутный ЭИ 84.20 М1Э

<p> Назначение: перекрытие потока жидкой среды (мазута, нефти, и т. п.).<br> Применяемость: подача мазута на подхват факела горелок котлов энергетических установок ТЭС, ТЭЦ, котельных. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 20 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> мазут / нефть </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 4,0 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4;"> 250 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Привод </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> МЭО 40/63-0,25-97 – модернизированный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Фактический крутящий момент Мкр, Н·м </p> </td> <td style="border: 1px solid #f9a2a4;"> 32 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 0,12 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td style="border: 1px solid #f9a2a4;">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 20, 15ГС и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, шибер, шток </td> <td style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4;"> проходное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Ход затвора, мм </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4;"> До 1,8 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Масса, кг </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 33,6 </td> </tr> </tbody> </table> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> сменные элементы проточной части («седло и шибер»), ручной дублёр, полнопроходный, уплотнительные поверхности наплавлены сплавом повышенной стойкости, плавающий шибер с подпружиненными уплотнениями седла, встроенное устройство защиты электродвигателя. Ремонт производится путём замены элементов проточной части (седло, шибер, уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.<br> Клапаны эксплуатируются на ТЭС: Луганской, Старобешевской, Криворожской, Трипольской, Змиевской, Приднепровской, Бурштынской. </p> <p> <br> </p> <p> <br> </p> <p> <br> </p> <p> <img width="490" alt="02 (34).jpg" src="/upload/medialibrary/514/u604ig1mb5tj608bkcbny06xv12ohkua.jpg" height="336" title="02 (34).jpg"><br> </p> <p> <br> </p> <p> Параметры трубопроводов </p> <table align="center" style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> 32 х 5…8 </td> </tr> </tbody> </table> <br>
