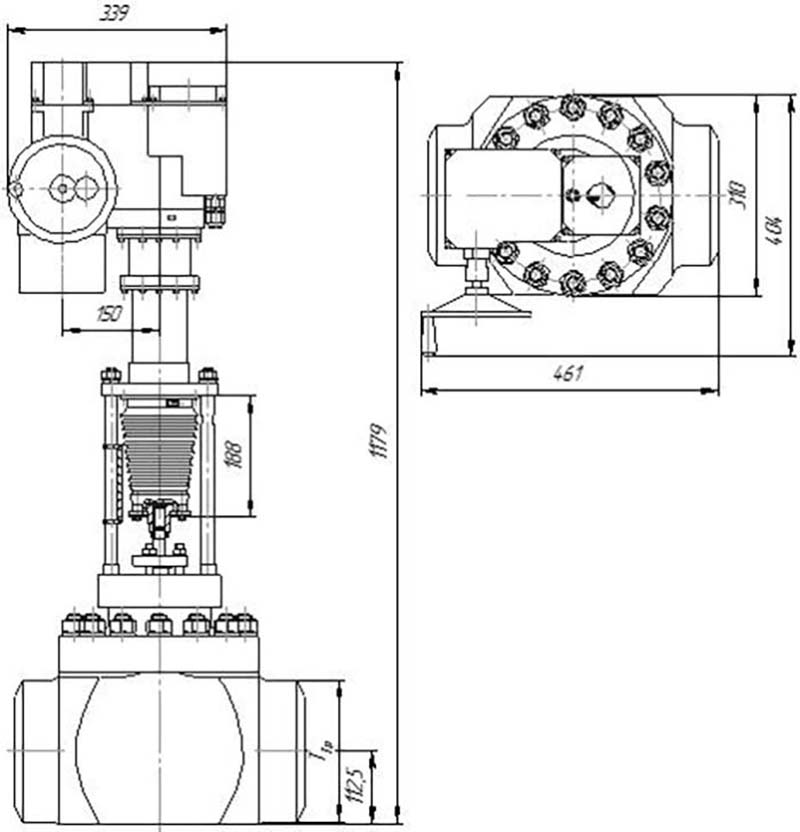

Клапаны регулирующие серии ЭИ 95.100 КЭ-РОУ

Клапаны регулирующие серии ЭИ 95.100 КЭ-РОУ

<p> Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.<br> Применяемость: регулирующие клапаны в составе РОУ, РУ энергоблоков ТЭС и др. тепловых установок. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 100 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> пар </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 13,7 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4;"> 560 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Перепад давления (max), МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> полный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Максимальное тяговое усилие на штоке, Н </td> <td style="border: 1px solid #f9a2a4;"> 20000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Привод </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> МЭП 25000/80-80У-14 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4;"> 0,74 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Материалы: </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – корпус </td> <td style="border: 1px solid #f9a2a4;"> Сталь 12Х1МФ, 15Х1МФ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – клетка, плунжер, шток </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> высоколегированные марки сталей и сплавов с применением термообработки, карбонитрации </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Уплотнения </td> <td style="border: 1px solid #f9a2a4;"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> проходное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Хода поршня, мм </td> <td style="border: 1px solid #f9a2a4;"> 45 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 45 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Максимальная площадь проходного сечения </p> <p> Fmax, см2 *** </p> </td> <td style="border: 1px solid #f9a2a4;"> 38 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Максимальная пропускная способность </p> <p> Kv100,, т/ч *** </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 100 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Масса, кг </td> <td style="border: 1px solid #f9a2a4;"> 210 </td> </tr> </tbody> </table> <p> <span style="font-weight: bolder;">Особенности конструкции: </span>клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора  («клетка – плунжер», уплотнительные элементы).  Расчётный срок эксплуатации – 200 тыс. часов. </p> <br> <p style="text-align: center;"> <img width="560" alt="02 (38).jpg" src="/upload/medialibrary/260/vo77gbzsk5x0hhwe27g62ksho109n05z.jpg" height="582" title="02 (38).jpg"><br> <br> <br> <br> <img width="172" alt="03 (19).jpg" src="/upload/medialibrary/b56/w13yr8gl690rlmqe6fwzux3m7u06wr04.jpg" height="131" title="03 (19).jpg"> </p>
