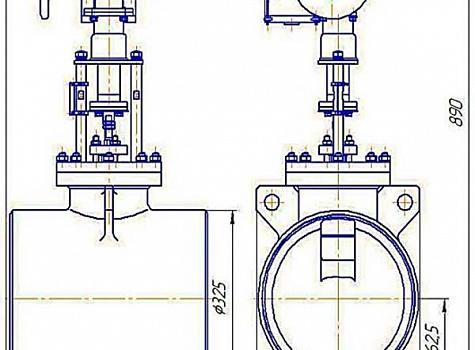

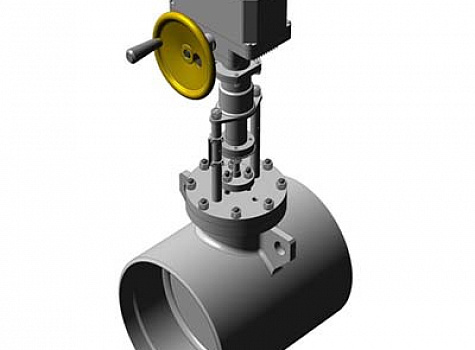

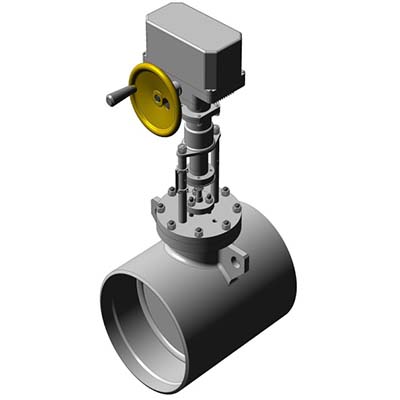

Клапаны регулирующие серии ЭИ 65.300 КЭ

Клапаны регулирующие серии ЭИ 65.300 КЭ

<p> Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.<br> Применяемость: управляемые регулирующие органы в линиях системы регенерации ТЭС (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установках. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 300 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td style="border: 1px solid #f9a2a4;"> вода </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 2,5 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4;"> 350 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Перепад давления (max), МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> полный </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Максимальное тяговое усилие на штоке, Н </td> <td style="border: 1px solid #f9a2a4;"> 4020 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Привод </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> МЭП 6300-40/40 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Мощность, КВт </td> <td style="border: 1px solid #f9a2a4;"> 0,1 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Материалы: </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – корпус </td> <td style="border: 1px solid #f9a2a4;"> сталь 20, 15ГС и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – клетка, поршень, шток </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> высоколегированные стали и сплавы с поверх- ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Уплотнения </td> <td style="border: 1px solid #f9a2a4;"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Исполнение корпусов </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> проходное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Ход поршня, мм </td> <td style="border: 1px solid #f9a2a4;"> 40 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Время полного открытия/закрытия, сек </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 40 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Максимальная площадь проходного сечения </p> <p> Fmax, см2 *** </p> </td> <td style="border: 1px solid #f9a2a4;"> расчетное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> <p> Максимальная пропускная способность </p> <p> Kv100,, т/ч *** </p> </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> расчетное /ТЗ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Масса, кг </td> <td style="border: 1px solid #f9a2a4;"> 81,9 </td> </tr> </tbody> </table> <p> *** - согласно ТЗ заказчика </p> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> элементы проточной части – сменные, защитную сетку на клетке от попадания мех. частиц (грата). Ремонт производится без демонтажа клапана из трубопровода. Замена элементов проточной части (клетка–плунжер), производится на месте. Общий расчётный срок эксплуатации – 200 тыс. часов.  </p> <p> Клапаны эксплуатируются на Кураховской ТЭС. </p> <p> <br> </p> <p> <br> </p> <p> <br> </p> <p> <img width="600" alt="02 (24).jpg" src="/upload/medialibrary/dfe/f9nr0y6k4u8t2ki6woaa7azq9re82pdc.jpg" height="688" title="02 (24).jpg"><br> <br> </p>
