Клапан импульсный ЭИ 83.20 М1

<p> Назначение: подача управляющего импульса на ГПК. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Проход условный (размер номинальный) DN </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 20 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая среда </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> пар </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочее давление Рр, МПа </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 13,7 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 25 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочая температура Тр, °С </td> <td style="border: 1px solid #f9a2a4;"> 560 </td> <td style="border: 1px solid #f9a2a4;"> 545 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Привод </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> электромагниты ЭМТ 20 – 2 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Материалы: </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – корпус </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> сталь 12Х1МФ, 15Х1М1Ф и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – седло, тарелка, шток </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Уплотнения </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Ход запорного органа, мм </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> 5 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Время полного открытия/закрытия, сек </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> до 0,2 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> <p> Максимальная площадь проходного сечения Fmax, см2 </p> </td> <td colspan="2" style="border: 1px solid #f9a2a4;"> 3,1 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Масса, кг </td> <td colspan="2" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 26,8 </td> </tr> </tbody> </table> <p> <span style="font-weight: bolder;">Особенности конструкции:</span> все элементы проточной части съёмные, чем обеспечивается возможность замены всех рабочих элементов (седло, затвор, шток и т.п.). Расчётный срок эксплуатации – не менее 200 тыс. часов.<br> Клапаны эксплуатируются на Кураховской ТЭС, Луганской ТЭС, Славянской ТЭС. </p> <p> <br> </p> <p> <br> </p> <p> <br> </p> <p style="text-align: center;"> <img width="280" alt="02 (32).jpg" src="/upload/medialibrary/8c4/fmuac4gu3ti4h2fnl3n18gw49e7cz04f.jpg" height="421" title="02 (32).jpg"><br> </p> <p style="text-align: center;"> <br> </p> <p> Параметры трубопроводов </p> <table align="center" style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> 32 х 5…8 </td> </tr> </tbody> </table>

Описание

Назначение: подача управляющего импульса на ГПК.

Технические характеристики

Проход условный (размер номинальный) DN	20
Рабочая среда	пар
Рабочее давление Рр, МПа	13,7	25
Рабочая температура Тр, °С	560	545
Привод	электромагниты ЭМТ 20 – 2
Материалы:
– корпус	сталь 12Х1МФ, 15Х1М1Ф и пр.
– седло, тарелка, шток	высоколегированные стали и сплавы с поверх-ностным упрочнением, карбонитрациией
Уплотнения	ТРГ
Ход запорного органа, мм	5
Время полного открытия/закрытия, сек	до 0,2
Максимальная площадь проходного сечения Fmax, см2	3,1
Масса, кг	26,8

Особенности конструкции: все элементы проточной части съёмные, чем обеспечивается возможность замены всех рабочих элементов (седло, затвор, шток и т.п.). Расчётный срок эксплуатации – не менее 200 тыс. часов.

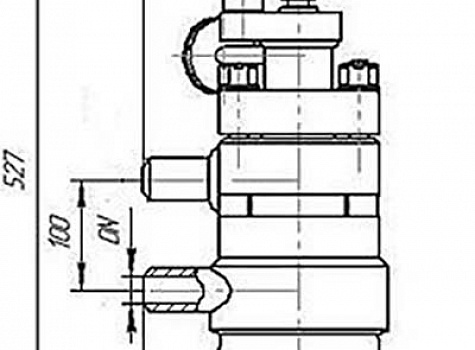

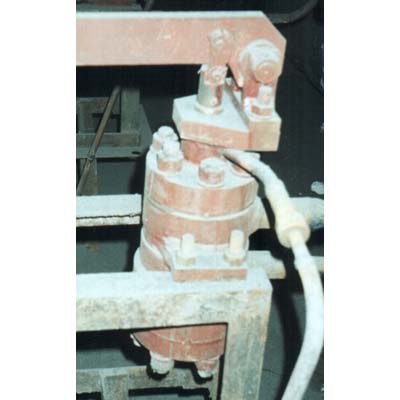

Клапаны эксплуатируются на Кураховской ТЭС, Луганской ТЭС, Славянской ТЭС.

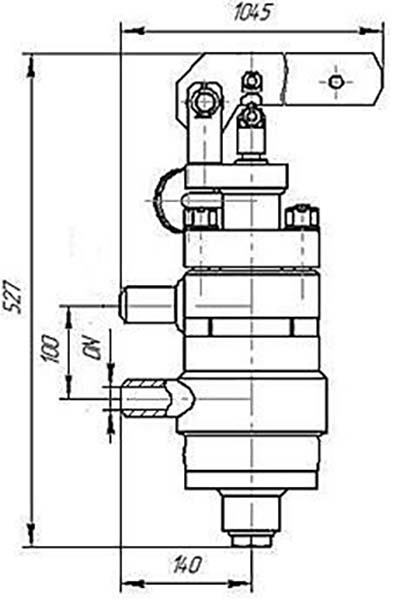

02 (32).jpg
