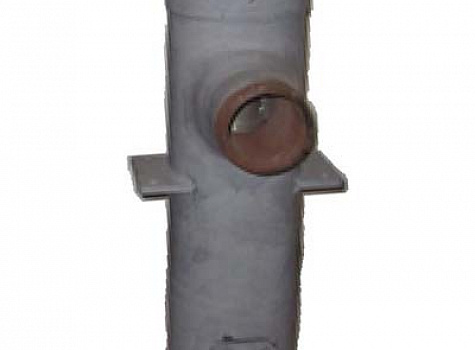

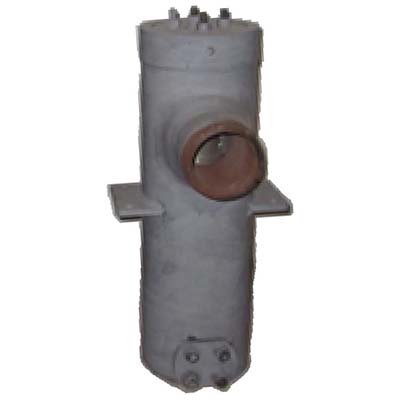

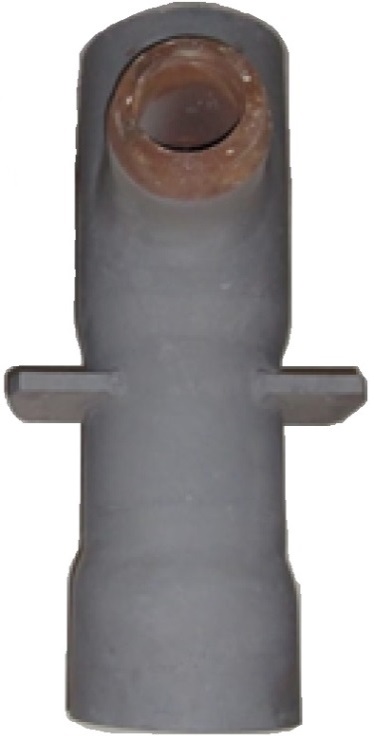

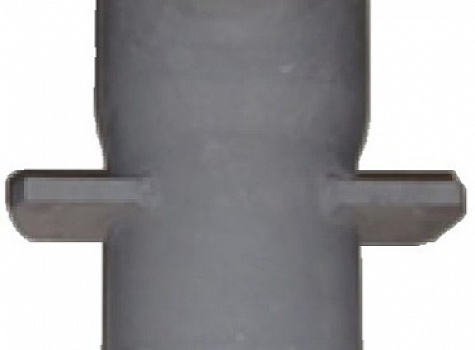

Фильтры грубой очистки серии ЭИ 29

Фильтры грубой очистки серии ЭИ 29

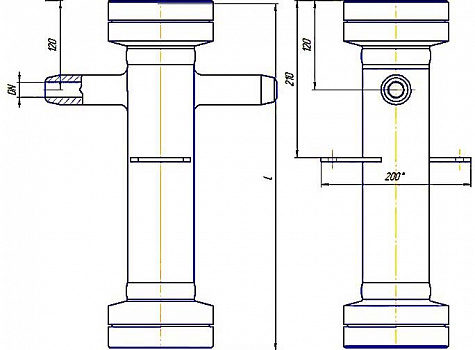

<p> Назначение: очистка от механических включений (грат, окалина и т.п.) рабочей жидкости (питательная вода, паровой конденсат) в системах трубопроводов теплоэнергетических установок, с целью обеспечения нормальных условий эксплуатации всех видов применяемой арматуры и других устройств. </p> <p> <span style="font-weight: bolder;">Технические характеристики</span> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Обозначение </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ЭИ 29.20 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ЭИ 29.50 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ЭИ 29.65 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ЭИ 29.80 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> ЭИ 29.100 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Проход условный (размер номинальный) DN </td> <td style="border: 1px solid #f9a2a4;"> 20 </td> <td style="border: 1px solid #f9a2a4;"> 50 </td> <td style="border: 1px solid #f9a2a4;"> 65 </td> <td style="border: 1px solid #f9a2a4;"> 80 </td> <td style="border: 1px solid #f9a2a4;"> 100 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочая среда </td> <td colspan="5" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> вода / питательная вода / конденсат </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Рабочее давление Рр, МПа </td> <td colspan="5" style="border: 1px solid #f9a2a4;"> 24,5 . . . 37,3 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Рабочая температура Тр, °С </td> <td colspan="5" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 … 280 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Тонкость фильтрации, мм </td> <td colspan="5" style="border: 1px solid #f9a2a4;"> 1 ± 0,1 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Материалы: </td> <td colspan="5" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">   </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> – корпус </td> <td colspan="5" style="border: 1px solid #f9a2a4;"> сталь 20, 16ГС и пр. </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> – вставка, фильтрующий элемент </td> <td colspan="5" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> высоколегированные стали </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Уплотнения </td> <td colspan="5" style="border: 1px solid #f9a2a4;"> ТРГ </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> Пространственное положение трубопроводов в месте установки фильтра </td> <td colspan="5" style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> горизонтальное / вертикальное </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> Масса, кг </td> <td style="border: 1px solid #f9a2a4;"> 69 </td> <td style="border: 1px solid #f9a2a4;"> 69 </td> <td style="border: 1px solid #f9a2a4;"> 62,3 </td> <td style="border: 1px solid #f9a2a4;"> 63 </td> <td style="border: 1px solid #f9a2a4;"> 183<br> <br> </td> </tr> </tbody> </table> <br> <br> <br> <p style="text-align: center;"> <img width="262" alt="02 (30).jpg" src="/upload/medialibrary/240/an8fpk3lpec7cej52g2zmv777m8rtmmb.jpg" height="518" title="02 (30).jpg"> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <img width="479" alt="03 (16).jpg" src="/upload/medialibrary/472/gxtoh2g5foud26m7j8v5ylkz390pmepy.jpg" height="375" title="03 (16).jpg"> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: center;"> <br> </p> <p style="text-align: left;"> Параметры трубопроводов </p> <p style="text-align: left;"> <br> </p> <p style="text-align: left;"> <br> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color); text-align: left;"> <p> DТрх S, мм </p> </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; text-align: left;"> 32 х 5…8 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color); text-align: left;"> 57 х 6…13 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; text-align: left;"> 60 х 6…13 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color); text-align: left;"> 76 х 8…13 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; text-align: left;"> 89 х 8…15 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color); text-align: left;"> 133 х 11…20 </td> </tr> </tbody> </table> <p> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> </p> <p style="text-align: left;"> <br> </p> <p style="text-align: left;"> <br> </p> <p style="text-align: left;"> Фильтры эксплуатируются на ТЭС: Луганской, Старобешевской, Бурштынской, Зуевской, Ладыжинской </p>
