Описание
Общий принцип работы и строение осадочных фильтров
Основная задача применения осадочных фильтров заключается в извлечение технологических загрязнений из протекающей среды, в результате чего, осадки будут скапливаться на фильтрующих элементах. Вкладышей. Сама конструкция вкладышей имеет компактный вид. В состав фильтра входит корпус, вкладыш с фильтрующим элементом, патрубки входного и выходного типа, патрубки технологического вида, предназначенные для отвода воздушных масс, а также используемые для системы измерения перепада давления. Процедура очистки фильтра осуществляется вручную, что требует вскрытия конструкции фильтра.

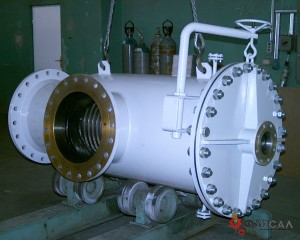

Фильтр питающей воды DN250/200
Технологические параметры для осадочных фильтров
- Диаметр номинальный – диапазон от DN80 до DN300. Для некоторых технологических решений доступен размерный ряд до DN800.
- Тонкость фильтрационной составляющей до 0,1 мм.
- Параметры корпуса: стандартное из расчета максимальной нагрузки давления не более 10 бар; индивидуальный корпус – по требованию заказчика, при этом давление может быть более чем 10 бар.
- Максимальная рабочая температура среды не более +158С.
- Материал корпуса фильтра – углестойкая и кислотостойкая сталь повышенной прочности.
- Материал для сита – высокопрочная кислотостойкая сталь.
Типовые размеры осадочных фильтров

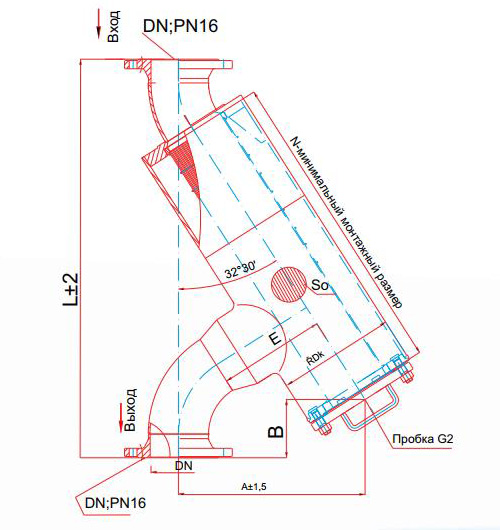

В таблице указаны основные параметры осадочных фильтров, при этом для расчета расхода воды указан вкладыш, изготовленный из щелевого сита с данными s0=0,3 mm.Все параметры указаны в мм.
Тип DN | L | N | A | E | Dk | B | Расход м3/час | Вес, кг |
80 | 660 | 450 | 295 | 188 | 219 | 110 | 40 | 50 |
100 | 825 | 600 | 380 | 238 | 219 | 130 | 75 | 67,5 |
125 | 925 | 700 | 440 | 248 | 273 | 120 | 130 | 95 |
150 | 1200 | 925 | 570 | 269 | 324 | 197 | 160 | 162 |
200 | 1365 | 1025 | 710 | 380 | 406 | 160 | 270 | 230 |
250 | 1365 | 1025 | 710 | 350 | 406 | 160 | 320 | 300 |
300 | 1625 | 1025 | 710 | 385 | 406 | 160 | 420 | 350 |
