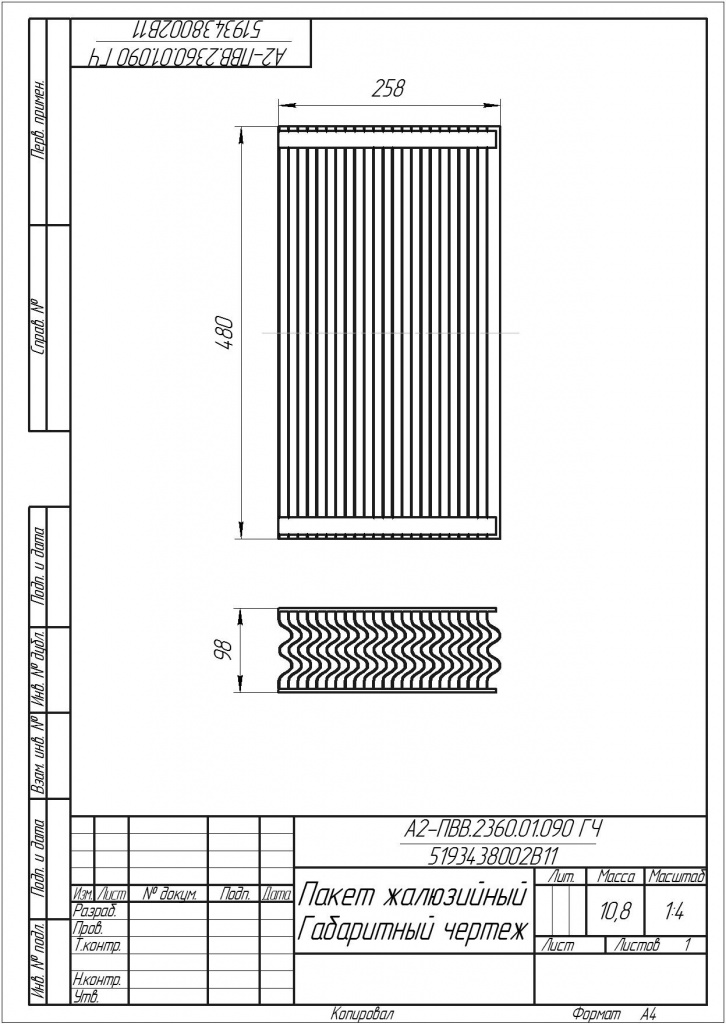

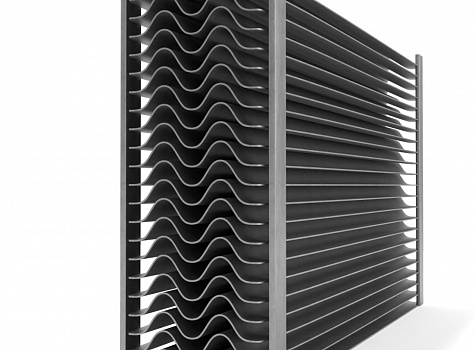

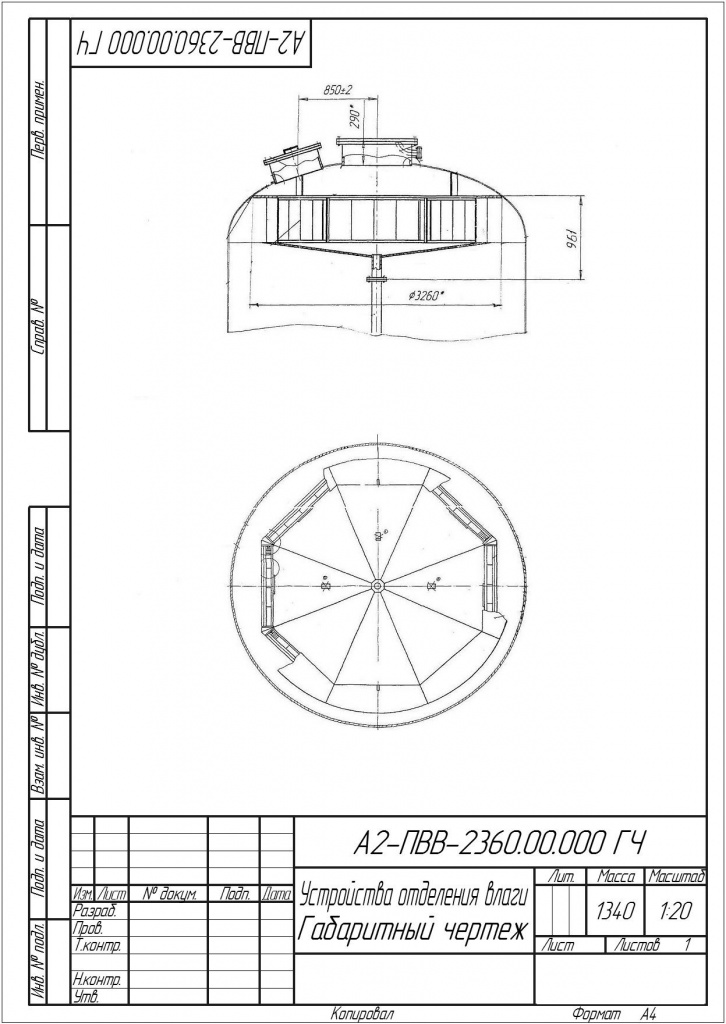

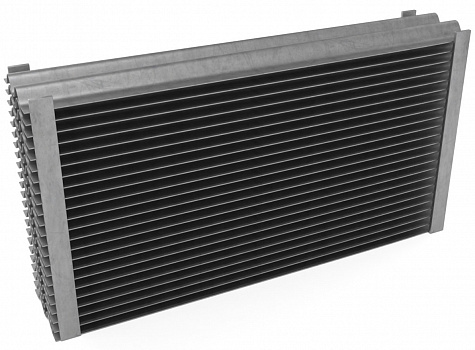

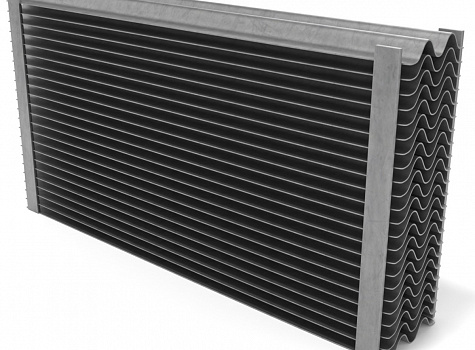

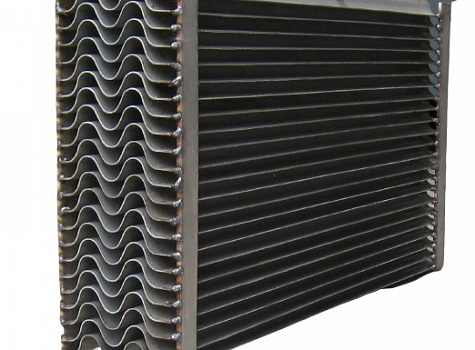

<p> Компания «ФАРСАЛ» поставляет жалюзи устройства отделения влаги для выпарных аппаратов А2-ПВВ.2360 Смелянского машиностроительного завода с доставкой и в регионы России. Сепараторы этого типа применяются в сахарной промышленности для выпаривания воды из свекольного сока. Общая площадь поверхности теплообмена для этой модели составляет 2360 м2. Внутреннее рабочее давление, в том числе, в надсоковой камере – 0,392 МПа, наружное разрежение в камерах – 0,09 МПа. Внутренний диаметр корпуса 3600 мм, общая масса 50100 кг. </p> <p> Жалюзи – это специальные пакеты в количестве 32 штук. Они представляют собой конструкции, состоящие из металлических волнообразных (синусоидальной формы) пластин, сваренных между собой планками с соблюдением установленных зазоров. Они предназначены для резкого изменения скорости и направления движения паро-соковой эмульсии, в результате чего возникает центробежная сила. Более легкие частицы пара продолжают движение, а свекольный сок в виде капель оседает на поверхности пластин и стекает на специальный конус, откуда возвращается в контур выпарного аппарата. </p> <h2>Из чего состоит жалюзийное устройство отделения влаги?</h2> <p> Устройство состоит из следующих деталей: </p> <ul> <li>Плита – металлическая конструкция, которая крепится к корпусу сепаратора. Поставляется в разобранном виде в восьми сегментах;</li> <li>Конус – состоит из восьми треугольных листов и патрубка;</li> <li>Монтажная металлическая полоса;</li> <li>Жалюзийная рама в сборе с пакетами.</li> </ul> <p> В комплект поставки на один выпарной аппарат входит 32 жалюзийных пакета, изготовленных из качественной пищевой нержавеющей стали. Наружный диаметр устройства в сборе составляет 3260 мм, высота 961 мм, а масса – 958 кг. </p> <p> <br> </p> <p> <img width="290" alt="paket.jpg" src="/upload/medialibrary/e7c/2m0xh43072kk6bac9tje5abwsldj9nh4.jpg" height="410" title="paket.jpg"><img width="290" alt="ustrojstvo-otdeleniya-vlagi.jpg" src="/upload/medialibrary/035/l2yc8rbtu0ujkahsrwcc6px4tw26u4d0.jpg" height="410" title="ustrojstvo-otdeleniya-vlagi.jpg"><br> </p> <p> <br> </p> <h2>Монтаж жалюзийных пакетов</h2> <p> В комплект поставки устройства отделения влаги входит инструкция по доизготовлению и монтажу. Жалюзийный пакет – это съемная деталь, которая устанавливается в специальные жалюзийные рамки и крепится прижимными плитами и болтами. Рамки прикрепляются к верхнему днищу сепаратора при помощи плиты, которая компенсирует зазор, и фиксируются металлическими полосами. В ходе выполнения грузоподъемных и сварочных работ во время монтажа необходимо соблюдать технику безопасности и инструкции от производителя. </p> <h2>Как работают жалюзи устройства отделения влаги?</h2> <p> Жалюзийные рамки зафиксированы над конусом, в котором есть специальный патрубок. Вторичный пар поднимается в верхнюю часть выпарного аппарата и проходит через криволинейные зазоры-каналы между пластинами синусоидальной формы. В этот момент на капли сока, которые содержатся во вторичном паре, начинают действовать центробежные силы. В результате капли оседают на пластинах и стекают с них под воздействием силы тяжести на расположенный снизу конус. По мере накопления они попадают в патрубок, а из него в циркуляционную трубу аппарата для повторного выпаривания. </p> <p> Циклы повторяются до тех пор, пока сок не становится достаточно вязким для отведения на следующий этап обработки. Поэтому в аппарат постоянно поступает новый свекольный сок и процесс протекает непрерывно. </p> <h2>Условия хранения жалюзийных пакетов</h2> <p> При длительном хранении жалюзи для выпарных аппаратов А2-ПВВ.2360 в части действия климатических факторов внешней среды необходимо исходить из стандарта ГОСТ 15150 – по группе требований хранения 8. На открытых площадках хранить детали следует под навесом. </p> <p> Для обслуживания и замены жалюзийных пакетов рекомендуется установить в верхнем днище аппарата специальный лаз ДУ-500, обеспечивающий беспрепятственный доступ к жалюзи. </p> <p> Компания «ФАРСАЛ» поставляет оригинальные жалюзи для устройств отделения влаги выпарных аппаратов А2-ПВВ.2360 производства Смелянского машиностроительного завода. Они строго соответствуют заявленным характеристикам, изготавливаются из качественной нержавеющей стали 08Х18Н10, все зазоры и размеры четко соблюдены. Наши специалисты оказывают услуги доизготовления и монтажа на объектах заказчиков По вопросам поставок обращайтесь по указанным телефонным номерам. </p> <a href="/upload/pasport.pdf" target="_blank">ПАСПОРТ А2-ПВВ.2360.01.060.ПС</a> (PDF)

Жалюзи устройства отделения влаги для выпарного аппарата А2-ПВВ.2360 Смелянского завода

<p> Компания «ФАРСАЛ» поставляет жалюзи устройства отделения влаги для выпарных аппаратов А2-ПВВ.2360 Смелянского машиностроительного завода с доставкой и в регионы России. Сепараторы этого типа применяются в сахарной промышленности для выпаривания воды из свекольного сока. Общая площадь поверхности теплообмена для этой модели составляет 2360 м2. Внутреннее рабочее давление, в том числе, в надсоковой камере – 0,392 МПа, наружное разрежение в камерах – 0,09 МПа. Внутренний диаметр корпуса 3600 мм, общая масса 50100 кг. </p> <p> Жалюзи – это специальные пакеты в количестве 32 штук. Они представляют собой конструкции, состоящие из металлических волнообразных (синусоидальной формы) пластин, сваренных между собой планками с соблюдением установленных зазоров. Они предназначены для резкого изменения скорости и направления движения паро-соковой эмульсии, в результате чего возникает центробежная сила. Более легкие частицы пара продолжают движение, а свекольный сок в виде капель оседает на поверхности пластин и стекает на специальный конус, откуда возвращается в контур выпарного аппарата. </p> <h2>Из чего состоит жалюзийное устройство отделения влаги?</h2> <p> Устройство состоит из следующих деталей: </p> <ul> <li>Плита – металлическая конструкция, которая крепится к корпусу сепаратора. Поставляется в разобранном виде в восьми сегментах;</li> <li>Конус – состоит из восьми треугольных листов и патрубка;</li> <li>Монтажная металлическая полоса;</li> <li>Жалюзийная рама в сборе с пакетами.</li> </ul> <p> В комплект поставки на один выпарной аппарат входит 32 жалюзийных пакета, изготовленных из качественной пищевой нержавеющей стали. Наружный диаметр устройства в сборе составляет 3260 мм, высота 961 мм, а масса – 958 кг. </p> <p> <br> </p> <p> <img width="290" alt="paket.jpg" src="/upload/medialibrary/e7c/2m0xh43072kk6bac9tje5abwsldj9nh4.jpg" height="410" title="paket.jpg"><img width="290" alt="ustrojstvo-otdeleniya-vlagi.jpg" src="/upload/medialibrary/035/l2yc8rbtu0ujkahsrwcc6px4tw26u4d0.jpg" height="410" title="ustrojstvo-otdeleniya-vlagi.jpg"><br> </p> <p> <br> </p> <h2>Монтаж жалюзийных пакетов</h2> <p> В комплект поставки устройства отделения влаги входит инструкция по доизготовлению и монтажу. Жалюзийный пакет – это съемная деталь, которая устанавливается в специальные жалюзийные рамки и крепится прижимными плитами и болтами. Рамки прикрепляются к верхнему днищу сепаратора при помощи плиты, которая компенсирует зазор, и фиксируются металлическими полосами. В ходе выполнения грузоподъемных и сварочных работ во время монтажа необходимо соблюдать технику безопасности и инструкции от производителя. </p> <h2>Как работают жалюзи устройства отделения влаги?</h2> <p> Жалюзийные рамки зафиксированы над конусом, в котором есть специальный патрубок. Вторичный пар поднимается в верхнюю часть выпарного аппарата и проходит через криволинейные зазоры-каналы между пластинами синусоидальной формы. В этот момент на капли сока, которые содержатся во вторичном паре, начинают действовать центробежные силы. В результате капли оседают на пластинах и стекают с них под воздействием силы тяжести на расположенный снизу конус. По мере накопления они попадают в патрубок, а из него в циркуляционную трубу аппарата для повторного выпаривания. </p> <p> Циклы повторяются до тех пор, пока сок не становится достаточно вязким для отведения на следующий этап обработки. Поэтому в аппарат постоянно поступает новый свекольный сок и процесс протекает непрерывно. </p> <h2>Условия хранения жалюзийных пакетов</h2> <p> При длительном хранении жалюзи для выпарных аппаратов А2-ПВВ.2360 в части действия климатических факторов внешней среды необходимо исходить из стандарта ГОСТ 15150 – по группе требований хранения 8. На открытых площадках хранить детали следует под навесом. </p> <p> Для обслуживания и замены жалюзийных пакетов рекомендуется установить в верхнем днище аппарата специальный лаз ДУ-500, обеспечивающий беспрепятственный доступ к жалюзи. </p> <p> Компания «ФАРСАЛ» поставляет оригинальные жалюзи для устройств отделения влаги выпарных аппаратов А2-ПВВ.2360 производства Смелянского машиностроительного завода. Они строго соответствуют заявленным характеристикам, изготавливаются из качественной нержавеющей стали 08Х18Н10, все зазоры и размеры четко соблюдены. Наши специалисты оказывают услуги доизготовления и монтажа на объектах заказчиков По вопросам поставок обращайтесь по указанным телефонным номерам. </p> <a href="/upload/pasport.pdf" target="_blank">ПАСПОРТ А2-ПВВ.2360.01.060.ПС</a> (PDF)
