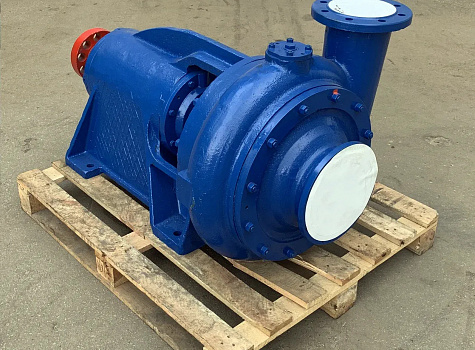

Фекальный насос СД
Промышленные насосы типа СД — фекальные насосы, не высоконапорные. Основное назначение — перекачивание технической воды, стоков, фекалий, канализации и других сточно-массных с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3, кинематической вязкостью не более 1х10-6 м2/с, температурой от 0 до плюс 90 0С, с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа. Максимальный размер неабразивных взвешенных частиц в перекачиваемой жидкости в зависимости от проходного сечения рабочего колеса агрегата приведен в таблице ниже.<br> <br><table style="border-collapse: collapse; border: 1px solid #dee2e6;"><thead><tr><th style="border: 1px solid #cccccc;">Типоразмер</th><th style="border: 1px solid #cccccc;">Максимальный размер<br>неабразивных взвешенных<br>частиц, мм</th><th style="border: 1px solid #cccccc;">Размер проходного сечения, мм</th></tr></thead><tbody><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 16/25</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">20</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 16/10</td><td style="border: 1px solid #f9a2a4;">10</td><td style="border: 1px solid #f9a2a4;">23</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 25/14</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">20</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">30</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 32/40</td><td style="border: 1px solid #f9a2a4;">10</td><td style="border: 1px solid #f9a2a4;">26</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 50/10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">42</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">52</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 50/56</td><td style="border: 1px solid #f9a2a4;">20</td><td style="border: 1px solid #f9a2a4;">30</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 80/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">34</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">44</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 80/18</td><td style="border: 1px solid #f9a2a4;">42</td><td style="border: 1px solid #f9a2a4;">52</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 100/40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">42</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">52</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 160/10</td><td style="border: 1px solid #f9a2a4;">70</td><td style="border: 1px solid #f9a2a4;">80</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 160/45</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">44</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">54</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 250/22.5</td><td style="border: 1px solid #f9a2a4;">44</td><td style="border: 1px solid #f9a2a4;">54</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 450/22.5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">108</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">118</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 450/56</td><td style="border: 1px solid #f9a2a4;">85</td><td style="border: 1px solid #f9a2a4;">95</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 800/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">135</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">145</td></tr></tbody></table><h3><br></h3><h3>Основные характеристики насосов типа СД</h3><br> 1 – СД 16/25; 2 – СД 16/25а; 3 – СД 16/25б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин<br> <img width="697" alt="phoca_thumb_l_sd_haracter_1.jpg" src="/upload/medialibrary/32d/lqwz5b0g6qx3taor1e7qxcklxgcgi1g9.jpg" height="532" title="1 – СД 16/25; 2 – СД 16/25а; 3 – СД 16/25б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин"><br>1 – СД 16/10; 2 – СД 16/10а; 3 – СД 16/10б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <img width="700" alt="phoca_thumb_l_sd_haracter_2.jpg" src="/upload/medialibrary/6c4/wypjp3gslp0plprt6ulag8jlpta29ykq.jpg" height="543" title="phoca_thumb_l_sd_haracter_2.jpg"><br>1 – СД 25/14; 2 – СД 25/14а; 3 – СД 25/14б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <br> <img width="700" alt="phoca_thumb_l_sd_haracter_3.jpg" src="/upload/medialibrary/cba/z0ptuleejj6g5g5oa0nro29cgmbgtzor.jpg" height="604" title="phoca_thumb_l_sd_haracter_3.jpg"><br>1 – СД 32/40; 2 – СД 32/40а; 3 – СД 32/40б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин<br> <br> <img width="648" alt="phoca_thumb_l_sd_haracter_4.jpg" src="/upload/medialibrary/cfb/6fflg0c4u4v2covzuyfqra3220h97kin.jpg" height="568" title="phoca_thumb_l_sd_haracter_4.jpg"><br>1 – СД 50/10; 2 – СД 50/10а; 3 – СД 50/10б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин<br><img width="697" alt="phoca_thumb_l_sd_haracter_1.jpg" src="/upload/medialibrary/32d/lqwz5b0g6qx3taor1e7qxcklxgcgi1g9.jpg" height="532" title="phoca_thumb_l_sd_haracter_1.jpg"><br><br><br> 1 – СД 50/56; 2 – СД 50/56а; 3 – СД 50/56б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин<br> <br> <img width="658" alt="phoca_thumb_l_sd_haracter_6.jpg" src="/upload/medialibrary/d92/14avi0mbyyjyxr9hp59xzuu9s413x2pl.jpg" height="522" title="phoca_thumb_l_sd_haracter_6.jpg"><br>1 – СД 80/32; 2 – СД 80/32а; 3 – СД 80/32б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <br> <img width="665" alt="phoca_thumb_l_sd_haracter_7.jpg" src="/upload/medialibrary/034/ab5d8agktp7thj4qqdfiq89fwj753qed.jpg" height="557" title="phoca_thumb_l_sd_haracter_7.jpg"><br>1 – СД 80/18; 2 – СД 80/18а; 3 – СД 80/18б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <br> <br><img width="699" alt="phoca_thumb_l_sd_haracter_8.jpg" src="/upload/medialibrary/1e5/93e23yuaqjzao2u1w16zvmjpz14jb6dn.jpg" height="595" title="phoca_thumb_l_sd_haracter_8.jpg"><br>1 – СД 100/40; 2 – СД 100/40а; 3 – СД 100/40б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин<br> <br> <br> <br> <img width="652" alt="phoca_thumb_l_sd_haracter_9.jpg" src="/upload/medialibrary/34d/y86n0gmets2jbze7ssffonik6i23sd56.jpg" height="509" title="phoca_thumb_l_sd_haracter_9.jpg"><br> 1 – СД 160/10; 2 – СД 160/10а; 3 – СД 160/10б при испытаниях на воде (ρ=1000 кг/м3) при n=960 об/мин<br> <br> <img width="700" alt="phoca_thumb_l_sd_haracter_10.jpg" src="/upload/medialibrary/5fe/ah3t9ng9b4bq403hwzg97kk5l8lg8vc8.jpg" height="562" title="phoca_thumb_l_sd_haracter_10.jpg"><br> 1 – СД 160/45; 2 – СД 160/45а; 3 – СД 160/45б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <img width="678" alt="phoca_thumb_l_sd_haracter_11.jpg" src="/upload/medialibrary/209/8vmnby7g7g066r6btc3w1d8x3q0uww1t.jpg" height="498" title="phoca_thumb_l_sd_haracter_11.jpg"><br> 1 – СД 250/22,5; 2 – СД 250/22,5а; 3 – СД 250/22,5б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <br> <img width="700" alt="phoca_thumb_l_sd_haracter_12.jpg" src="/upload/medialibrary/ab4/3l4j4dzu44n4km3nxjlv8rm1h0hpjzs0.jpg" height="468" title="phoca_thumb_l_sd_haracter_12.jpg"><br> <br> <br> 1 – СД 450/22,5; 2 – СД 450/22,5а; 3 – СД 450/22,5б при испытаниях на воде (ρ=1000 кг/м3) при n=960 об/мин<br> <br> <img width="700" alt="phoca_thumb_l_sd_haracter_13 (1).jpg" src="/upload/medialibrary/631/p1uysp5pz0yklb869mxoifshwxrkno3z.jpg" height="479" title="phoca_thumb_l_sd_haracter_13 (1).jpg"><br> 1 – СД 450/56; 2 – СД 450/56а; 3 – СД 450/56б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <br> <img width="700" alt="phoca_thumb_l_sd_haracter_14.jpg" src="/upload/medialibrary/ae2/zeler8uq4ehpfm2dro164t2kujq74hjy.jpg" height="495" title="phoca_thumb_l_sd_haracter_14.jpg"><br> 1 – СД 800/32; 2 – СД 800/32а; 3 – СД 800/32б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин<br> <br> <img width="683" alt="phoca_thumb_l_sd_haracter_15.jpg" src="/upload/medialibrary/a64/3bhgkyxntcai04kjedox34drhl9tdi8w.jpg" height="536" title="phoca_thumb_l_sd_haracter_15.jpg"><br> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <thead> <tr> <th style="border: 1px solid #cccccc;"> Обозначение </th> <th style="border: 1px solid #cccccc;"> Подача, м3/ч </th> <th style="border: 1px solid #cccccc;"> Напор, м </th> <th style="border: 1px solid #cccccc;"> Мощность двигателя, кВт </th> <th style="border: 1px solid #cccccc;"> Частота вращения, об/мин </th> </tr> </thead> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД16/10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 16 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД16/10а </td> <td style="border: 1px solid #f9a2a4;"> 14 </td> <td style="border: 1px solid #f9a2a4;"> 8,2 </td> <td style="border: 1px solid #f9a2a4;"> 1,1 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД16/10б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 12,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 6,7 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1,1 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД25/14 </td> <td style="border: 1px solid #f9a2a4;"> 25 </td> <td style="border: 1px solid #f9a2a4;"> 14 </td> <td style="border: 1px solid #f9a2a4;"> 3 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД25/14а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 22 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 12 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 2,2 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД25/14б </td> <td style="border: 1px solid #f9a2a4;"> 20 </td> <td style="border: 1px solid #f9a2a4;"> 9,7 </td> <td style="border: 1px solid #f9a2a4;"> 2,2 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД32/40 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 32 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 40 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 11 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД32/40а </td> <td style="border: 1px solid #f9a2a4;"> 28 </td> <td style="border: 1px solid #f9a2a4;"> 33 </td> <td style="border: 1px solid #f9a2a4;"> 7,5 </td> <td style="border: 1px solid #f9a2a4;"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД32/40б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 25 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 27 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 5,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД50/10 </td> <td style="border: 1px solid #f9a2a4;"> 50 </td> <td style="border: 1px solid #f9a2a4;"> 10 </td> <td style="border: 1px solid #f9a2a4;"> 4 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД50/10а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 45 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 8,3 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД50/10б </td> <td style="border: 1px solid #f9a2a4;"> 40 </td> <td style="border: 1px solid #f9a2a4;"> 7 </td> <td style="border: 1px solid #f9a2a4;"> 3 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД50/56 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 50 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 56 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 22 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД50/56а </td> <td style="border: 1px solid #f9a2a4;"> 44 </td> <td style="border: 1px solid #f9a2a4;"> 46 </td> <td style="border: 1px solid #f9a2a4;"> 18,5 </td> <td style="border: 1px solid #f9a2a4;"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД50/56б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 40 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 39 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 15 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД80/18 </td> <td style="border: 1px solid #f9a2a4;"> 80 </td> <td style="border: 1px solid #f9a2a4;"> 18 </td> <td style="border: 1px solid #f9a2a4;"> 11 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД80/18а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 70 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 15 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 7,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД80/18б </td> <td style="border: 1px solid #f9a2a4;"> 63 </td> <td style="border: 1px solid #f9a2a4;"> 13 </td> <td style="border: 1px solid #f9a2a4;"> 7,5 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД80/32 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 80 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 32 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 18,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД80/32а </td> <td style="border: 1px solid #f9a2a4;"> 68 </td> <td style="border: 1px solid #f9a2a4;"> 26 </td> <td style="border: 1px solid #f9a2a4;"> 15 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД80/32б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 62 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 22 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 11 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД100/40 </td> <td style="border: 1px solid #f9a2a4;"> 100 </td> <td style="border: 1px solid #f9a2a4;"> 40 </td> <td style="border: 1px solid #f9a2a4;"> 30 </td> <td style="border: 1px solid #f9a2a4;"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД100/40а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 90 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 33 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 22 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД100/40б </td> <td style="border: 1px solid #f9a2a4;"> 80 </td> <td style="border: 1px solid #f9a2a4;"> 28 </td> <td style="border: 1px solid #f9a2a4;"> 18,5 </td> <td style="border: 1px solid #f9a2a4;"> 3000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД160/10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 160 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 11 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД160/10а </td> <td style="border: 1px solid #f9a2a4;"> 145 </td> <td style="border: 1px solid #f9a2a4;"> 8,3 </td> <td style="border: 1px solid #f9a2a4;"> 11 </td> <td style="border: 1px solid #f9a2a4;"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД160/10б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 135 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 7 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 7,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД160/45 </td> <td style="border: 1px solid #f9a2a4;"> 160 </td> <td style="border: 1px solid #f9a2a4;"> 45 </td> <td style="border: 1px solid #f9a2a4;"> 37 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД160/45а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 144 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 36 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 30 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД160/45б </td> <td style="border: 1px solid #f9a2a4;"> 128 </td> <td style="border: 1px solid #f9a2a4;"> 30 </td> <td style="border: 1px solid #f9a2a4;"> 22 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД250/22,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 22,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 37 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД250/22,5а </td> <td style="border: 1px solid #f9a2a4;"> 225 </td> <td style="border: 1px solid #f9a2a4;"> 18,5 </td> <td style="border: 1px solid #f9a2a4;"> 30 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД250/22,5б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 206 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 16 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 22 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД450/22,5 </td> <td style="border: 1px solid #f9a2a4;"> 450 </td> <td style="border: 1px solid #f9a2a4;"> 22,5 </td> <td style="border: 1px solid #f9a2a4;"> 75 </td> <td style="border: 1px solid #f9a2a4;"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД450/22,5а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 400 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 18,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 55 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 100 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД450/22,5б </td> <td style="border: 1px solid #f9a2a4;"> 360 </td> <td style="border: 1px solid #f9a2a4;"> 16 </td> <td style="border: 1px solid #f9a2a4;"> 45 </td> <td style="border: 1px solid #f9a2a4;"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД450/56 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 450 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 56 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 132 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД450/56а </td> <td style="border: 1px solid #f9a2a4;"> 430 </td> <td style="border: 1px solid #f9a2a4;"> 48 </td> <td style="border: 1px solid #f9a2a4;"> 110 </td> <td style="border: 1px solid #f9a2a4;"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД450/56б </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 370 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 39 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 90 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1500 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД800/32 </td> <td style="border: 1px solid #f9a2a4;"> 800 </td> <td style="border: 1px solid #f9a2a4;"> 32 </td> <td style="border: 1px solid #f9a2a4;"> 160 </td> <td style="border: 1px solid #f9a2a4;"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД800/32а </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 720 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 26,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 132 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1000 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД800/32б </td> <td style="border: 1px solid #f9a2a4;"> 580 </td> <td style="border: 1px solid #f9a2a4;"> 22,5 </td> <td style="border: 1px solid #f9a2a4;"> 110 </td> <td style="border: 1px solid #f9a2a4;"> 1000<br> <br> </td> </tr> </tbody> </table> <br> <h3>Продольный разрез насоса СД</h3> <img width="700" alt="nasos_razrez.jpg" src="/upload/medialibrary/5fa/dln78jeh4r5420f451st0cz5pb4lx4ka.jpg" height="528" title="nasos_razrez.jpg"><br> <br> <h3>Габаритные и присоединительные размеры насоса</h3> <img width="700" alt="gabarit_nasos.jpg" src="/upload/medialibrary/127/sujvdz5tink047kcoc2cqaddj4o77d1g.jpg" height="396" title="gabarit_nasos.jpg"><br> <br> <p style="text-align: center;">Габаритные размеры насоса </p><p style="text-align: center;"></p><p><br></p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"> <thead> <tr> <th style="border: 1px solid #cccccc;"> Обозначение </th> <th style="border: 1px solid #cccccc;"> L, мм </th> <th style="border: 1px solid #cccccc;"> l, мм </th> <th style="border: 1px solid #cccccc;"> l1, мм </th> <th style="border: 1px solid #cccccc;"> l2, мм </th> <th style="border: 1px solid #cccccc;"> B, мм </th> <th style="border: 1px solid #cccccc;"> B1, мм </th> <th style="border: 1px solid #cccccc;"> b, мм </th> <th style="border: 1px solid #cccccc;"> b1, мм </th> <th style="border: 1px solid #cccccc;"> b2, мм </th> <th style="border: 1px solid #cccccc;"> H, мм </th> <th style="border: 1px solid #cccccc;"> h, мм </th> <th style="border: 1px solid #cccccc;"> d, мм </th> <th style="border: 1px solid #cccccc;"> d1, мм </th> <th style="border: 1px solid #cccccc;"> Масса, кг </th> </tr> </thead> <tbody> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 16/25 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 642 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 150 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 225 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 220 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 285 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 190 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 100 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 8 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 315 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 150 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 28 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 14 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 73 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 16/10 </td> <td style="border: 1px solid #f9a2a4;"> 644 </td> <td style="border: 1px solid #f9a2a4;"> 151 </td> <td style="border: 1px solid #f9a2a4;"> 140 </td> <td style="border: 1px solid #f9a2a4;"> 225 </td> <td style="border: 1px solid #f9a2a4;"> 220 </td> <td style="border: 1px solid #f9a2a4;"> 316,5 </td> <td style="border: 1px solid #f9a2a4;"> 190 </td> <td style="border: 1px solid #f9a2a4;"> 112 </td> <td style="border: 1px solid #f9a2a4;"> 8 </td> <td style="border: 1px solid #f9a2a4;"> 340 </td> <td style="border: 1px solid #f9a2a4;"> 150 </td> <td style="border: 1px solid #f9a2a4;"> 28 </td> <td style="border: 1px solid #f9a2a4;"> 14 </td> <td style="border: 1px solid #f9a2a4;"> 84 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 25/14 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 647 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 151 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 225 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 220 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 368,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 190 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 134 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 370 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 36 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 14 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 94 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 32/40 </td> <td style="border: 1px solid #f9a2a4;"> 644 </td> <td style="border: 1px solid #f9a2a4;"> 151 </td> <td style="border: 1px solid #f9a2a4;"> 140 </td> <td style="border: 1px solid #f9a2a4;"> 225 </td> <td style="border: 1px solid #f9a2a4;"> 220 </td> <td style="border: 1px solid #f9a2a4;"> 316,5 </td> <td style="border: 1px solid #f9a2a4;"> 190 </td> <td style="border: 1px solid #f9a2a4;"> 112 </td> <td style="border: 1px solid #f9a2a4;"> 8 </td> <td style="border: 1px solid #f9a2a4;"> 340 </td> <td style="border: 1px solid #f9a2a4;"> 150 </td> <td style="border: 1px solid #f9a2a4;"> 28 </td> <td style="border: 1px solid #f9a2a4;"> 14 </td> <td style="border: 1px solid #f9a2a4;"> 82 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 50/10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 640 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 145 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 225 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 220 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 400.5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 190 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 150 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 365 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 36 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 14 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 88 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 50/56 </td> <td style="border: 1px solid #f9a2a4;"> 647 </td> <td style="border: 1px solid #f9a2a4;"> 151 </td> <td style="border: 1px solid #f9a2a4;"> 140 </td> <td style="border: 1px solid #f9a2a4;"> 225 </td> <td style="border: 1px solid #f9a2a4;"> 220 </td> <td style="border: 1px solid #f9a2a4;"> 368.5 </td> <td style="border: 1px solid #f9a2a4;"> 190 </td> <td style="border: 1px solid #f9a2a4;"> 134 </td> <td style="border: 1px solid #f9a2a4;"> 10 </td> <td style="border: 1px solid #f9a2a4;"> 370 </td> <td style="border: 1px solid #f9a2a4;"> 140 </td> <td style="border: 1px solid #f9a2a4;"> 36 </td> <td style="border: 1px solid #f9a2a4;"> 14 </td> <td style="border: 1px solid #f9a2a4;"> 94 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 80/18 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 725 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 160 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 165 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 340 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 442.5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 300 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 164 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 430 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 180 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 38 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 18 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 142 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 80/32 </td> <td style="border: 1px solid #f9a2a4;"> 746 </td> <td style="border: 1px solid #f9a2a4;"> 176 </td> <td style="border: 1px solid #f9a2a4;"> 170 </td> <td style="border: 1px solid #f9a2a4;"> 250 </td> <td style="border: 1px solid #f9a2a4;"> 340 </td> <td style="border: 1px solid #f9a2a4;"> 516 </td> <td style="border: 1px solid #f9a2a4;"> 300 </td> <td style="border: 1px solid #f9a2a4;"> 190 </td> <td style="border: 1px solid #f9a2a4;"> 10 </td> <td style="border: 1px solid #f9a2a4;"> 190 </td> <td style="border: 1px solid #f9a2a4;"> 180 </td> <td style="border: 1px solid #f9a2a4;"> 38 </td> <td style="border: 1px solid #f9a2a4;"> 18 </td> <td style="border: 1px solid #f9a2a4;"> 169 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 100/40 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 640 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 145 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 225 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 220 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 400,5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 190 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 150 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 10 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 365 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 140 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 36 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 14 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 92 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 160/10 </td> <td style="border: 1px solid #f9a2a4;"> 1119 </td> <td style="border: 1px solid #f9a2a4;"> 196 </td> <td style="border: 1px solid #f9a2a4;"> 173 </td> <td style="border: 1px solid #f9a2a4;"> 450 </td> <td style="border: 1px solid #f9a2a4;"> 450 </td> <td style="border: 1px solid #f9a2a4;"> 609.5 </td> <td style="border: 1px solid #f9a2a4;"> 400 </td> <td style="border: 1px solid #f9a2a4;"> 236 </td> <td style="border: 1px solid #f9a2a4;"> 18 </td> <td style="border: 1px solid #f9a2a4;"> 630 </td> <td style="border: 1px solid #f9a2a4;"> 280 </td> <td style="border: 1px solid #f9a2a4;"> 60 </td> <td style="border: 1px solid #f9a2a4;"> 24 </td> <td style="border: 1px solid #f9a2a4;"> 370 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 160/45 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1100 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 185 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 165 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 450 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 450 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 593 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 400 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 232 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 18 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 610 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 280 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 60 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 24 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 394 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 250/22.5 </td> <td style="border: 1px solid #f9a2a4;"> 1119 </td> <td style="border: 1px solid #f9a2a4;"> 196 </td> <td style="border: 1px solid #f9a2a4;"> 173 </td> <td style="border: 1px solid #f9a2a4;"> 450 </td> <td style="border: 1px solid #f9a2a4;"> 450 </td> <td style="border: 1px solid #f9a2a4;"> 609.5 </td> <td style="border: 1px solid #f9a2a4;"> 400 </td> <td style="border: 1px solid #f9a2a4;"> 236 </td> <td style="border: 1px solid #f9a2a4;"> 18 </td> <td style="border: 1px solid #f9a2a4;"> 630 </td> <td style="border: 1px solid #f9a2a4;"> 280 </td> <td style="border: 1px solid #f9a2a4;"> 60 </td> <td style="border: 1px solid #f9a2a4;"> 24 </td> <td style="border: 1px solid #f9a2a4;"> 409 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 450/22.5 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1179 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 250 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 180 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 450 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 450 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 845 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 400 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 346 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 18 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 740 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 280 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 60 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 24 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 510 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4;"> СД 450/56 </td> <td style="border: 1px solid #f9a2a4;"> 1314 </td> <td style="border: 1px solid #f9a2a4;"> 245 </td> <td style="border: 1px solid #f9a2a4;"> 210 </td> <td style="border: 1px solid #f9a2a4;"> 550 </td> <td style="border: 1px solid #f9a2a4;"> 550 </td> <td style="border: 1px solid #f9a2a4;"> 775 </td> <td style="border: 1px solid #f9a2a4;"> 480 </td> <td style="border: 1px solid #f9a2a4;"> 300 </td> <td style="border: 1px solid #f9a2a4;"> 20 </td> <td style="border: 1px solid #f9a2a4;"> 745 </td> <td style="border: 1px solid #f9a2a4;"> 320 </td> <td style="border: 1px solid #f9a2a4;"> 75 </td> <td style="border: 1px solid #f9a2a4;"> 28 </td> <td style="border: 1px solid #f9a2a4;"> 764 </td> </tr> <tr> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> СД 800/32 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1306 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 247 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 211 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 550 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 550 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 1080 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 480 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 418 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 20 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 810 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 320 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 75 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 28 </td> <td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);"> 894 </td> </tr> </tbody> </table> <br> <br> <h3>Габаритные и присоединительные размеры агрегата</h3> <img width="717" alt="gabarit_agregat.jpg" src="/upload/medialibrary/fe5/wd1053irvhhmbnirc327f8zo249os8md.jpg" height="283" title="gabarit_agregat.jpg"><br> <p style="text-align: center;">Габаритные размеры агрегата</p><p style="text-align: center;"><br></p> <table style="border-collapse: collapse; border: 1px solid #dee2e6;"><thead><tr><th style="border: 1px solid #cccccc;">Обозначение</th><th style="border: 1px solid #cccccc;">L</th><th style="border: 1px solid #cccccc;">L1</th><th style="border: 1px solid #cccccc;">L2</th><th style="border: 1px solid #cccccc;">L3</th><th style="border: 1px solid #cccccc;">L4</th><th style="border: 1px solid #cccccc;">L5</th><th style="border: 1px solid #cccccc;">L7</th><th style="border: 1px solid #cccccc;">L8</th><th style="border: 1px solid #cccccc;">B</th><th style="border: 1px solid #cccccc;">B1</th><th style="border: 1px solid #cccccc;">L6</th><th style="border: 1px solid #cccccc;">L11</th><th style="border: 1px solid #cccccc;">B4</th><th style="border: 1px solid #cccccc;">B6</th><th style="border: 1px solid #cccccc;">B7</th><th style="border: 1px solid #cccccc;">H1</th><th style="border: 1px solid #cccccc;">H2</th><th style="border: 1px solid #cccccc;">n4</th><th style="border: 1px solid #cccccc;">d4</th><th style="border: 1px solid #cccccc;">H</th><th style="border: 1px solid #cccccc;">Масса,<br>кг</th></tr></thead><tbody><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 16/25</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1015</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">645</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">210</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">100</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">500</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">705</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">294</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">94</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">105</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">225</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">190</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">256</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">284</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">365</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">160</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">14</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">140</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">111</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 16/10</td><td style="border: 1px solid #f9a2a4;">965</td><td style="border: 1px solid #f9a2a4;">151</td><td style="border: 1px solid #f9a2a4;">644</td><td style="border: 1px solid #f9a2a4;">260</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">300</td><td style="border: 1px solid #f9a2a4;">620</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">316.5</td><td style="border: 1px solid #f9a2a4;">112</td><td style="border: 1px solid #f9a2a4;">151</td><td style="border: 1px solid #f9a2a4;">225</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">220</td><td style="border: 1px solid #f9a2a4;">428</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">14</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">150</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 25/14</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1026</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">645</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">210</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">95</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">480</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">675</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">382</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">134</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">93</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">225</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">190</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">200</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">240</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">480</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">230</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">19</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">140</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">141</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 32/40</td><td style="border: 1px solid #f9a2a4;">1143</td><td style="border: 1px solid #f9a2a4;">151</td><td style="border: 1px solid #f9a2a4;">644</td><td style="border: 1px solid #f9a2a4;">260</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">400</td><td style="border: 1px solid #f9a2a4;">750</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">316.5</td><td style="border: 1px solid #f9a2a4;">112</td><td style="border: 1px solid #f9a2a4;">151</td><td style="border: 1px solid #f9a2a4;">225</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">232</td><td style="border: 1px solid #f9a2a4;">450</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">195</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 50/10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1040</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">145</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">640</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">210</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">95</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">480</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">675</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">420</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">84</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">225</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">190</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">200</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">240</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">475</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">225</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">19</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">140</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">140</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 50/56</td><td style="border: 1px solid #f9a2a4;">1340</td><td style="border: 1px solid #f9a2a4;">151</td><td style="border: 1px solid #f9a2a4;">647</td><td style="border: 1px solid #f9a2a4;">210</td><td style="border: 1px solid #f9a2a4;">100</td><td style="border: 1px solid #f9a2a4;">515</td><td style="border: 1px solid #f9a2a4;">885</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">370</td><td style="border: 1px solid #f9a2a4;">134</td><td style="border: 1px solid #f9a2a4;">93</td><td style="border: 1px solid #f9a2a4;">225</td><td style="border: 1px solid #f9a2a4;">190</td><td style="border: 1px solid #f9a2a4;">300</td><td style="border: 1px solid #f9a2a4;">340</td><td style="border: 1px solid #f9a2a4;">520</td><td style="border: 1px solid #f9a2a4;">230</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">15</td><td style="border: 1px solid #f9a2a4;">140</td><td style="border: 1px solid #f9a2a4;">285</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 80/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1398</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">175</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">745</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">295</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">180</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">600</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">950</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">512</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">190</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">115</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">250</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">300</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">320</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">366</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">602</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">310</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">20</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">180</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">340</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 80/18</td><td style="border: 1px solid #f9a2a4;">1273</td><td style="border: 1px solid #f9a2a4;">159</td><td style="border: 1px solid #f9a2a4;">724</td><td style="border: 1px solid #f9a2a4;">290</td><td style="border: 1px solid #f9a2a4;">160</td><td style="border: 1px solid #f9a2a4;">542</td><td style="border: 1px solid #f9a2a4;">842</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">443</td><td style="border: 1px solid #f9a2a4;">164</td><td style="border: 1px solid #f9a2a4;">80</td><td style="border: 1px solid #f9a2a4;">250</td><td style="border: 1px solid #f9a2a4;">300</td><td style="border: 1px solid #f9a2a4;">300</td><td style="border: 1px solid #f9a2a4;">346</td><td style="border: 1px solid #f9a2a4;">540</td><td style="border: 1px solid #f9a2a4;">250</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">180</td><td style="border: 1px solid #f9a2a4;">259</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 100/40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1333</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">145</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">640</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">495</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">160</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">582</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">947</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">389</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">84</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">225</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">190</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">279</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">330</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">495</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">225</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">20</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">140</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">300</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 160/10</td><td style="border: 1px solid #f9a2a4;">1753</td><td style="border: 1px solid #f9a2a4;">195</td><td style="border: 1px solid #f9a2a4;">1120</td><td style="border: 1px solid #f9a2a4;">303</td><td style="border: 1px solid #f9a2a4;">250</td><td style="border: 1px solid #f9a2a4;">800</td><td style="border: 1px solid #f9a2a4;">1300</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">596</td><td style="border: 1px solid #f9a2a4;">236</td><td style="border: 1px solid #f9a2a4;">110</td><td style="border: 1px solid #f9a2a4;">450</td><td style="border: 1px solid #f9a2a4;">400</td><td style="border: 1px solid #f9a2a4;">400</td><td style="border: 1px solid #f9a2a4;">444</td><td style="border: 1px solid #f9a2a4;">760</td><td style="border: 1px solid #f9a2a4;">350</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">19</td><td style="border: 1px solid #f9a2a4;">280</td><td style="border: 1px solid #f9a2a4;">549</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 160/45</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1900</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">185</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1100</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">490</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">275</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">890</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1412</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">445</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">600</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">232</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">116</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">450</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">400</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">415</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">455</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">743</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">330</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">6</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">19</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">280</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">699</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 250/22.5</td><td style="border: 1px solid #f9a2a4;">1915</td><td style="border: 1px solid #f9a2a4;">195</td><td style="border: 1px solid #f9a2a4;">1120</td><td style="border: 1px solid #f9a2a4;">293</td><td style="border: 1px solid #f9a2a4;">225</td><td style="border: 1px solid #f9a2a4;">1004</td><td style="border: 1px solid #f9a2a4;">1454</td><td style="border: 1px solid #f9a2a4;">502</td><td style="border: 1px solid #f9a2a4;">616</td><td style="border: 1px solid #f9a2a4;">236</td><td style="border: 1px solid #f9a2a4;">110</td><td style="border: 1px solid #f9a2a4;">450</td><td style="border: 1px solid #f9a2a4;">400</td><td style="border: 1px solid #f9a2a4;">400</td><td style="border: 1px solid #f9a2a4;">464</td><td style="border: 1px solid #f9a2a4;">770</td><td style="border: 1px solid #f9a2a4;">350</td><td style="border: 1px solid #f9a2a4;">6</td><td style="border: 1px solid #f9a2a4;">28</td><td style="border: 1px solid #f9a2a4;">280</td><td style="border: 1px solid #f9a2a4;">713</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 450/22.5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2300</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">250</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1180</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">325</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">250</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1200</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1687</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">600</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">858</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">345</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">139</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">450</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">400</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">425</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">490</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">940</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">460</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">6</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">280</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1335</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 450/56</td><td style="border: 1px solid #f9a2a4;">2575</td><td style="border: 1px solid #f9a2a4;">245</td><td style="border: 1px solid #f9a2a4;">1309</td><td style="border: 1px solid #f9a2a4;">402</td><td style="border: 1px solid #f9a2a4;">300</td><td style="border: 1px solid #f9a2a4;">1140</td><td style="border: 1px solid #f9a2a4;">1737</td><td style="border: 1px solid #f9a2a4;">570</td><td style="border: 1px solid #f9a2a4;">777</td><td style="border: 1px solid #f9a2a4;">300</td><td style="border: 1px solid #f9a2a4;">139</td><td style="border: 1px solid #f9a2a4;">550</td><td style="border: 1px solid #f9a2a4;">469</td><td style="border: 1px solid #f9a2a4;">465</td><td style="border: 1px solid #f9a2a4;">509</td><td style="border: 1px solid #f9a2a4;">885</td><td style="border: 1px solid #f9a2a4;">425</td><td style="border: 1px solid #f9a2a4;">6</td><td style="border: 1px solid #f9a2a4;">28</td><td style="border: 1px solid #f9a2a4;">320</td><td style="border: 1px solid #f9a2a4;">1771</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 800/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2745</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">262</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1324</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">471</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">360</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1300</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2023</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">650</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1064</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">418</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">116</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">550</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">465</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">610</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">662</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">1065</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">490</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">6</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">320</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2585</td></tr></tbody></table><br><br><p> </p><table style="border-collapse: collapse; border: 1px solid #dee2e6;"><thead><tr><th style="border: 1px solid #cccccc;">Обозначение</th><th style="border: 1px solid #cccccc;">D1</th><th style="border: 1px solid #cccccc;">D2</th><th style="border: 1px solid #cccccc;">D3</th><th style="border: 1px solid #cccccc;">D4</th><th style="border: 1px solid #cccccc;">n2</th><th>d2</th><th style="border: 1px solid #cccccc;">D5</th><th style="border: 1px solid #cccccc;">D6</th><th style="border: 1px solid #cccccc;">D7</th><th style="border: 1px solid #cccccc;">D8</th><th style="border: 1px solid #cccccc;">n3</th><th style="border: 1px solid #cccccc;">d3</th></tr></thead><tbody><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 16/25</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">110</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">145</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">88</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">100</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">135</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">78</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 16/10</td><td style="border: 1px solid #f9a2a4;">50</td><td style="border: 1px solid #f9a2a4;">125</td><td style="border: 1px solid #f9a2a4;">160</td><td style="border: 1px solid #f9a2a4;">100</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">40</td><td style="border: 1px solid #f9a2a4;">110</td><td style="border: 1px solid #f9a2a4;">145</td><td style="border: 1px solid #f9a2a4;">88</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 25/14</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">65</td><td>145</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">180</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">122</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">50</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">125</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">160</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">102</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 32/40</td><td style="border: 1px solid #f9a2a4;">50</td><td style="border: 1px solid #f9a2a4;">125</td><td style="border: 1px solid #f9a2a4;">160</td><td style="border: 1px solid #f9a2a4;">100</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">40</td><td style="border: 1px solid #f9a2a4;">110</td><td style="border: 1px solid #f9a2a4;">145</td><td style="border: 1px solid #f9a2a4;">88</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 50/10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">80</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">185</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">128</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">80</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">185</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">128</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 50/56</td><td style="border: 1px solid #f9a2a4;">65</td><td style="border: 1px solid #f9a2a4;">145</td><td style="border: 1px solid #f9a2a4;">180</td><td style="border: 1px solid #f9a2a4;">122</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">50</td><td style="border: 1px solid #f9a2a4;">125</td><td style="border: 1px solid #f9a2a4;">160</td><td style="border: 1px solid #f9a2a4;">102</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 80/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">100</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">180</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">215</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">158</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">70</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">145</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">180</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">122</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 80/18</td><td style="border: 1px solid #f9a2a4;">100</td><td style="border: 1px solid #f9a2a4;">170</td><td style="border: 1px solid #f9a2a4;">205</td><td style="border: 1px solid #f9a2a4;">148</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">80</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">185</td><td style="border: 1px solid #f9a2a4;">128</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 100/40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">80</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">185</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">128</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">80</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">185</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">128</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 160/10</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">225</td><td style="border: 1px solid #f9a2a4;">260</td><td style="border: 1px solid #f9a2a4;">202</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">125</td><td style="border: 1px solid #f9a2a4;">200</td><td style="border: 1px solid #f9a2a4;">250</td><td style="border: 1px solid #f9a2a4;">178</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">18</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 160/45</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">125</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">210</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">245</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">184</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">80</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">160</td><td>195</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">133</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 250/22.5</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">225</td><td style="border: 1px solid #f9a2a4;">260</td><td style="border: 1px solid #f9a2a4;">202</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">125</td><td style="border: 1px solid #f9a2a4;">200</td><td style="border: 1px solid #f9a2a4;">250</td><td style="border: 1px solid #f9a2a4;">178</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">18</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 450/22.5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">200</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">280</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">315</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">258</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">4</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">175</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">255</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">290</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">232</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 450/56</td><td style="border: 1px solid #f9a2a4;">200</td><td style="border: 1px solid #f9a2a4;">280</td><td style="border: 1px solid #f9a2a4;">315</td><td style="border: 1px solid #f9a2a4;">258</td><td style="border: 1px solid #f9a2a4;">4</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">150</td><td style="border: 1px solid #f9a2a4;">240</td><td style="border: 1px solid #f9a2a4;">280</td><td style="border: 1px solid #f9a2a4;">212</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">22</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 800/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">250</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">335</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">370</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">312</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">12</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">200</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">280</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">315</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">258</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18<br><br></td></tr></tbody></table><br><h3>Размеры рабочего колеса насоса</h3><br><br><img width="700" alt="koleso.jpg" src="/upload/medialibrary/020/ikict18cxn6m2lz64i2b0wi7ji0a0kn9.jpg" height="422" title="koleso.jpg"><br> <p> </p><p style="text-align: center;"> Рабочие колеса насосов СД. Все колеса правого вращения. *- наличие кольца</p><p style="text-align: center;"></p><p><br></p><p><br></p><table style="border-collapse: collapse; border: 1px solid #dee2e6;"><thead><tr><th style="border: 1px solid #cccccc;">Обозначение</th><th style="border: 1px solid #cccccc;">D, мм</th><th style="border: 1px solid #cccccc;">d, мм</th><th style="border: 1px solid #cccccc;">d1, мм</th><th style="border: 1px solid #cccccc;">L, мм</th><th style="border: 1px solid #cccccc;">l, мм</th><th style="border: 1px solid #cccccc;">l1, мм</th><th style="border: 1px solid #cccccc;">l2, мм</th><th style="border: 1px solid #cccccc;">l3, мм</th><th style="border: 1px solid #cccccc;">l4, мм</th><th style="border: 1px solid #cccccc;">b, мм</th><th style="border: 1px solid #cccccc;">z, шт</th></tr></thead><tbody><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 16/25</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">150</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">66</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">113</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">57</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">46</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">22</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">СД 16/10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">184</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">75</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">121</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">58</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">46</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">26</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">26</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-hover-color);">2</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 25/14</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">218</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">90</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">124</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">58</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">46</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">25</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">30</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 32/40</td><td style="border: 1px solid #f9a2a4;">184</td><td style="border: 1px solid #f9a2a4;">28</td><td style="border: 1px solid #f9a2a4;">75</td><td style="border: 1px solid #f9a2a4;">121</td><td style="border: 1px solid #f9a2a4;">58</td><td style="border: 1px solid #f9a2a4;">46</td><td style="border: 1px solid #f9a2a4;">26</td><td style="border: 1px solid #f9a2a4;">26</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">2</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 50/10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">193</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">115</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">135</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">61,5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">50</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">26</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">53</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">3</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 50/56</td><td style="border: 1px solid #f9a2a4;">218</td><td style="border: 1px solid #f9a2a4;">28</td><td style="border: 1px solid #f9a2a4;">90</td><td style="border: 1px solid #f9a2a4;">124</td><td style="border: 1px solid #f9a2a4;">58</td><td style="border: 1px solid #f9a2a4;">46</td><td style="border: 1px solid #f9a2a4;">25</td><td style="border: 1px solid #f9a2a4;">30</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">8</td><td style="border: 1px solid #f9a2a4;">2</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 80/18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">250</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">115</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">152</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">70</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">54</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">26</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">52</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">10</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">3</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 80/32</td><td style="border: 1px solid #f9a2a4;">325</td><td style="border: 1px solid #f9a2a4;">32</td><td style="border: 1px solid #f9a2a4;">115</td><td style="border: 1px solid #f9a2a4;">170</td><td style="border: 1px solid #f9a2a4;">75</td><td style="border: 1px solid #f9a2a4;">53</td><td style="border: 1px solid #f9a2a4;">26</td><td style="border: 1px solid #f9a2a4;">45</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">10</td><td style="border: 1px solid #f9a2a4;">2</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 100/40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">193</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">115</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">135</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">61,5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">50</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">26</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">53</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">8</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">3</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 160/10</td><td style="border: 1px solid #f9a2a4;">295</td><td style="border: 1px solid #f9a2a4;">42</td><td style="border: 1px solid #f9a2a4;">185</td><td style="border: 1px solid #f9a2a4;">227</td><td style="border: 1px solid #f9a2a4;">111</td><td style="border: 1px solid #f9a2a4;">88</td><td style="border: 1px solid #f9a2a4;">30</td><td style="border: 1px solid #f9a2a4;">82</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">12</td><td style="border: 1px solid #f9a2a4;">3</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 160/45</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">388</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">60</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">160</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">196</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">103</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">88</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">28</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">54</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">2</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 250/22,5</td><td style="border: 1px solid #f9a2a4;">295</td><td style="border: 1px solid #f9a2a4;">60</td><td style="border: 1px solid #f9a2a4;">185</td><td style="border: 1px solid #f9a2a4;">227</td><td style="border: 1px solid #f9a2a4;">111</td><td style="border: 1px solid #f9a2a4;">88</td><td style="border: 1px solid #f9a2a4;">30</td><td style="border: 1px solid #f9a2a4;">82</td><td style="border: 1px solid #f9a2a4;">-</td><td style="border: 1px solid #f9a2a4;">18</td><td style="border: 1px solid #f9a2a4;">3</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 450/22,5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">435</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">60</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">245</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">268</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">118</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">88</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">30</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">120</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">-</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">18</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">3</td></tr><tr><td style="border: 1px solid #f9a2a4;">СД 450/56</td><td style="border: 1px solid #f9a2a4;">436</td><td style="border: 1px solid #f9a2a4;">80</td><td style="border: 1px solid #f9a2a4;">244</td><td style="border: 1px solid #f9a2a4;">280</td><td style="border: 1px solid #f9a2a4;">137,5</td><td style="border: 1px solid #f9a2a4;">119</td><td style="border: 1px solid #f9a2a4;">34</td><td style="border: 1px solid #f9a2a4;">98</td><td style="border: 1px solid #f9a2a4;">40</td><td style="border: 1px solid #f9a2a4;">22</td><td style="border: 1px solid #f9a2a4;">3</td></tr><tr><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">СД 800/32</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">525</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">80</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">310</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">302</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">126,5</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">116</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">145</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">40</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">22</td><td style="border: 1px solid #f9a2a4; color: var(--bs-table-striped-color);">3</td></tr></tbody></table><br><div style="text-align: center;"> </div> <div style="text-align: center;"> <br> <br> <br> <br> <br> <br> <br> <br> <br> <br> <br> <br> <br> <br> <br> </div> <p> </p> <br>
Фекальный насос СД
Фекальный насос СД
Фекальный насос СД
Фекальный насос СД
Поделиться
Описание
Промышленные насосы типа СД — фекальные насосы, не высоконапорные. Основное назначение — перекачивание технической воды, стоков, фекалий, канализации и других сточно-массных с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3, кинематической вязкостью не более 1х10-6 м2/с, температурой от 0 до плюс 90 0С, с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа. Максимальный размер неабразивных взвешенных частиц в перекачиваемой жидкости в зависимости от проходного сечения рабочего колеса агрегата приведен в таблице ниже.
| Типоразмер | Максимальный размер неабразивных взвешенных частиц, мм | Размер проходного сечения, мм |
|---|---|---|
| СД 16/25 | 10 | 20 |
| СД 16/10 | 10 | 23 |
| СД 25/14 | 20 | 30 |
| СД 32/40 | 10 | 26 |
| СД 50/10 | 42 | 52 |
| СД 50/56 | 20 | 30 |
| СД 80/32 | 34 | 44 |
| СД 80/18 | 42 | 52 |
| СД 100/40 | 42 | 52 |
| СД 160/10 | 70 | 80 |
| СД 160/45 | 44 | 54 |
| СД 250/22.5 | 44 | 54 |
| СД 450/22.5 | 108 | 118 |
| СД 450/56 | 85 | 95 |
| СД 800/32 | 135 | 145 |
Основные характеристики насосов типа СД
1 – СД 16/25; 2 – СД 16/25а; 3 – СД 16/25б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин

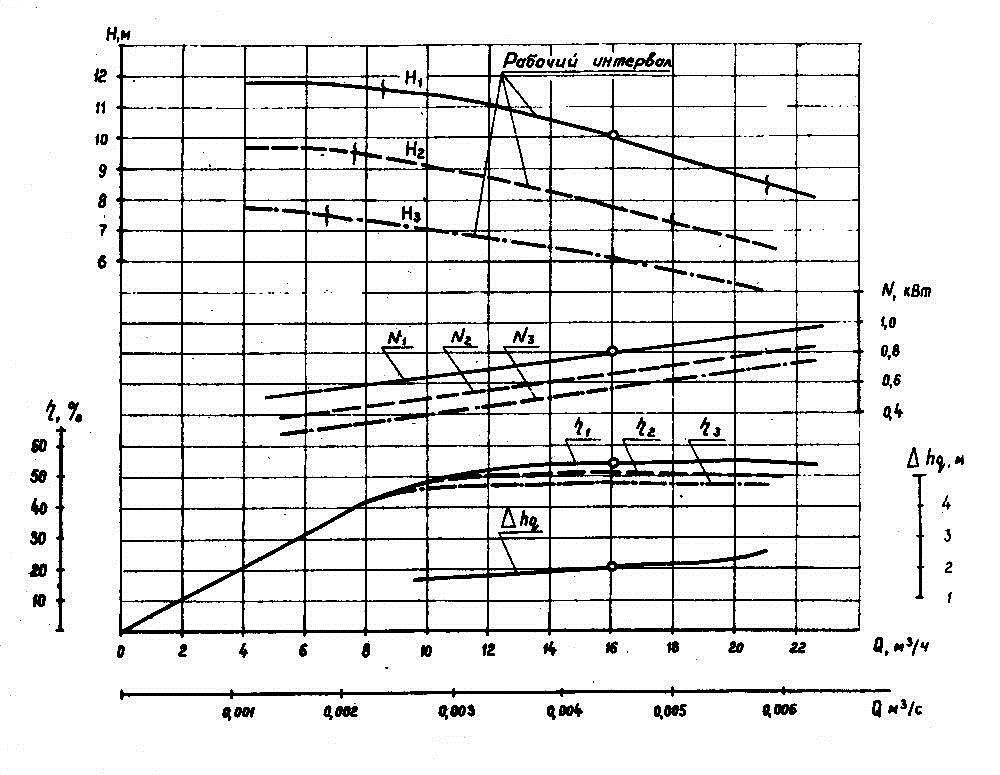

1 – СД 16/10; 2 – СД 16/10а; 3 – СД 16/10б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин

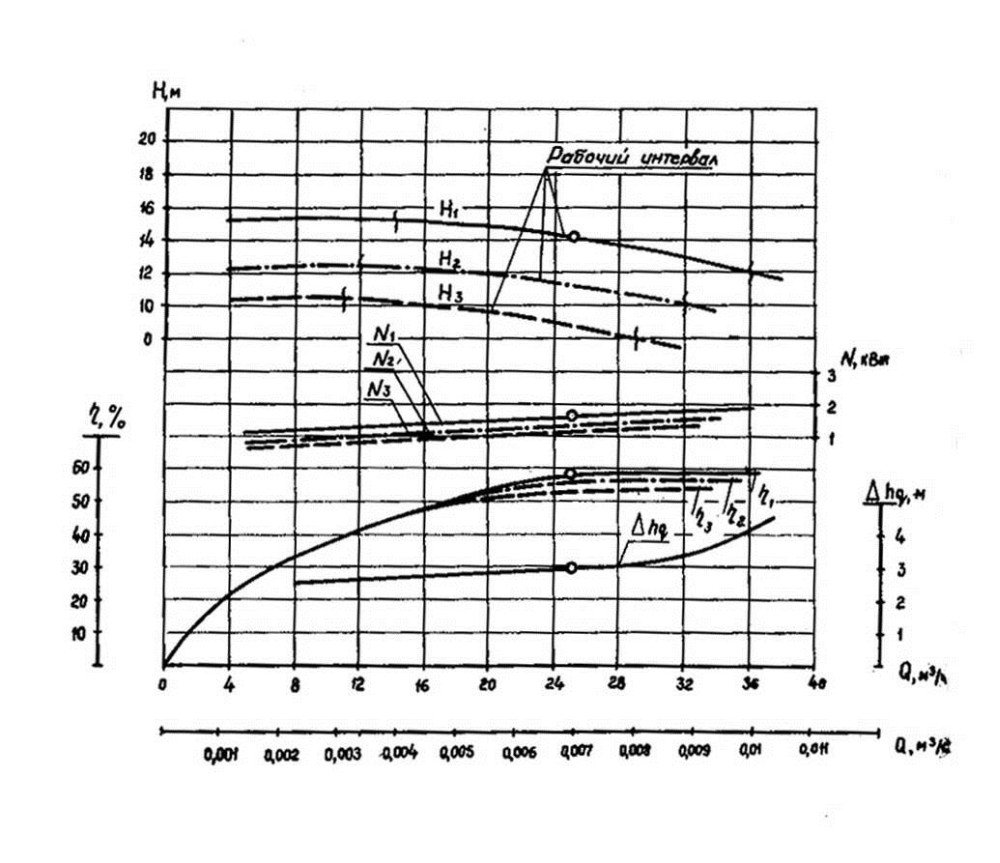

1 – СД 25/14; 2 – СД 25/14а; 3 – СД 25/14б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин

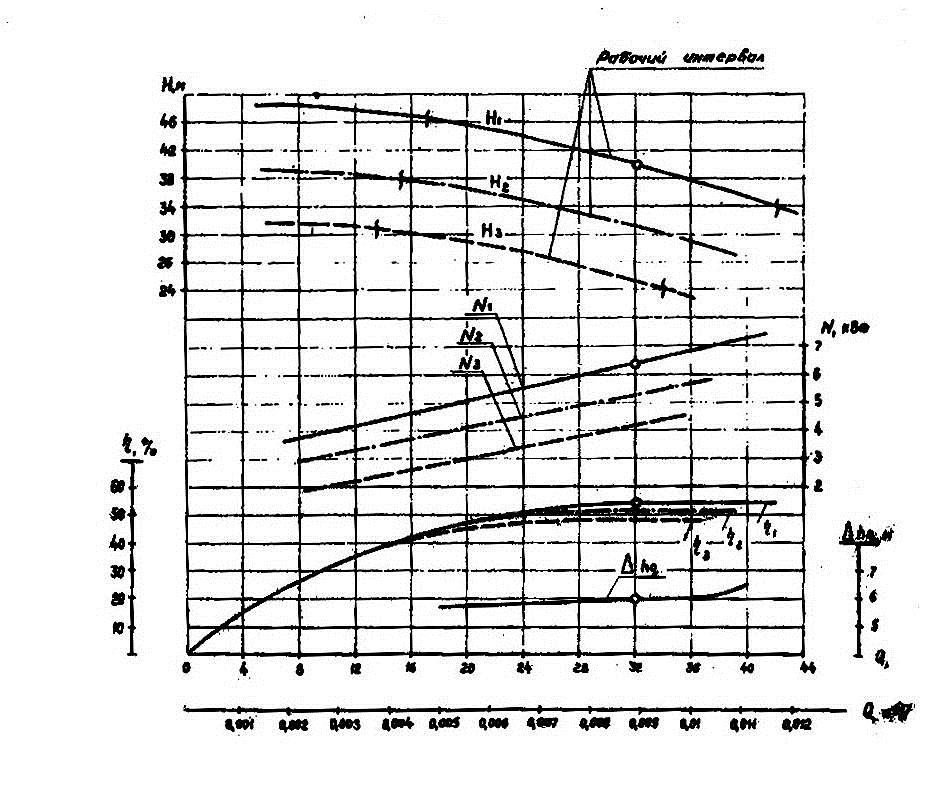

1 – СД 32/40; 2 – СД 32/40а; 3 – СД 32/40б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин
1 – СД 50/10; 2 – СД 50/10а; 3 – СД 50/10б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин

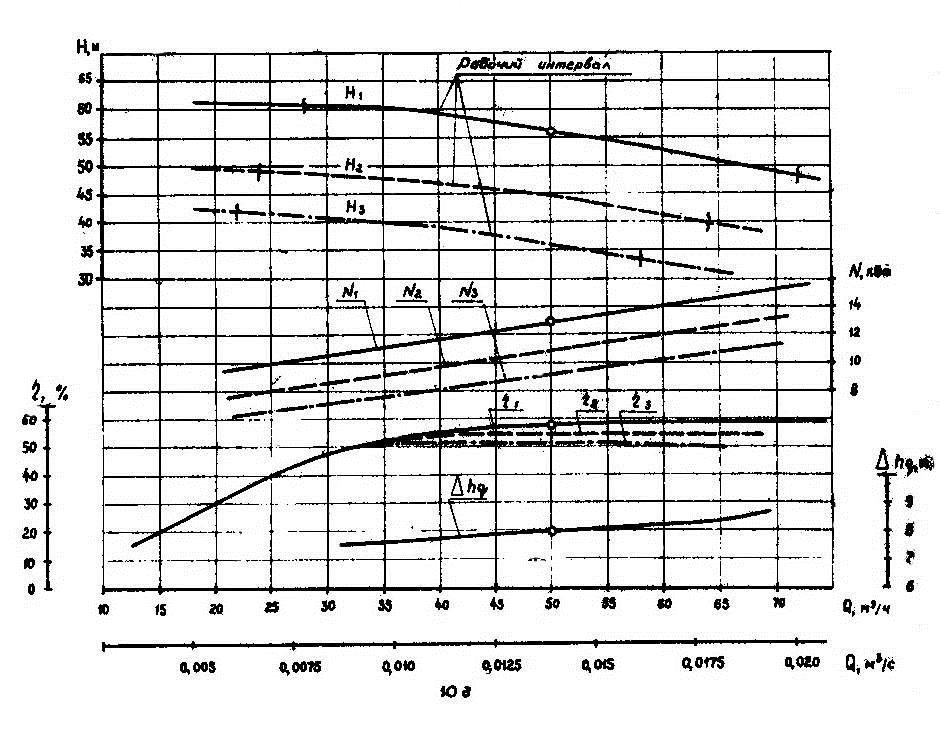

1 – СД 50/56; 2 – СД 50/56а; 3 – СД 50/56б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин

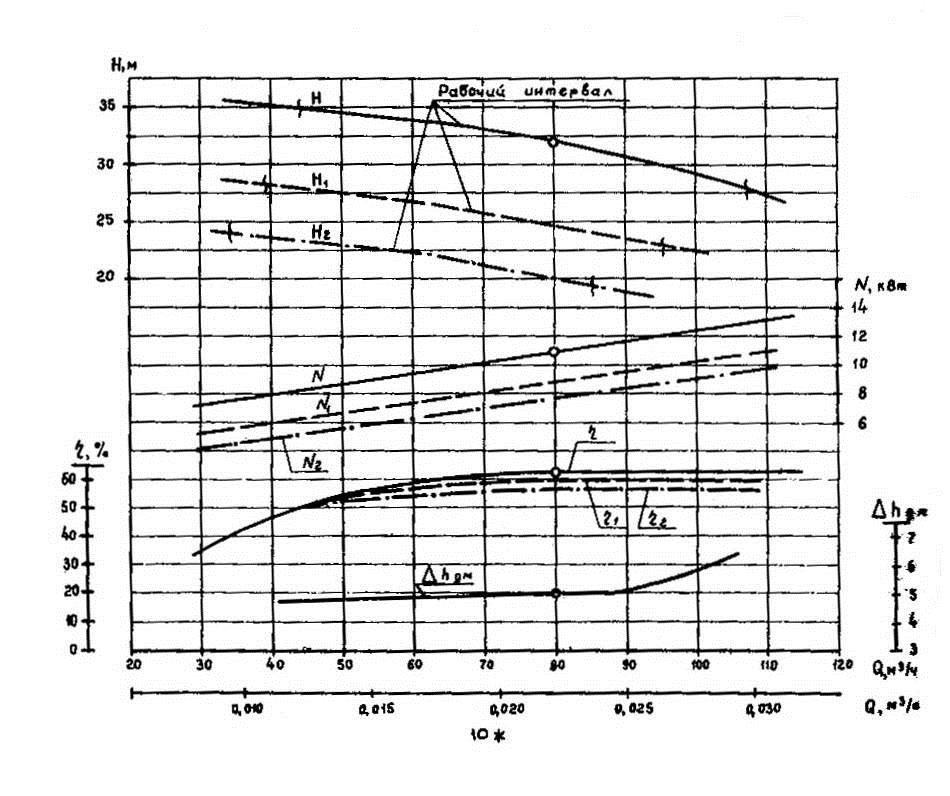

1 – СД 80/32; 2 – СД 80/32а; 3 – СД 80/32б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин

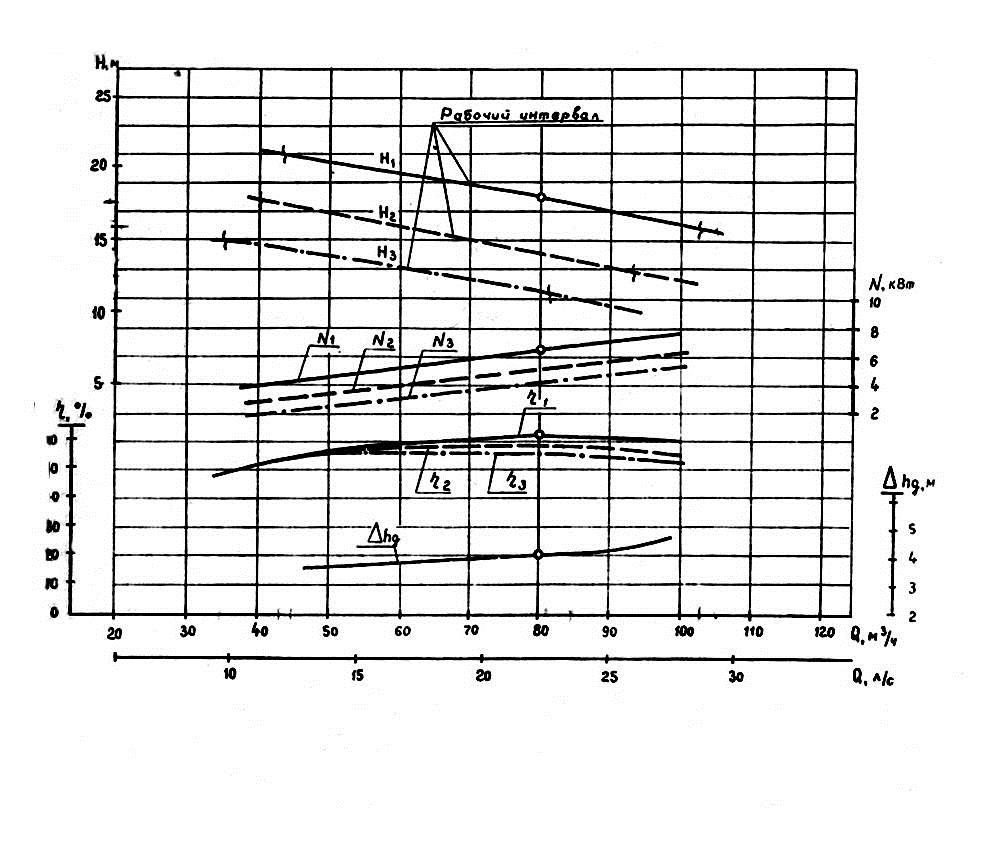

1 – СД 80/18; 2 – СД 80/18а; 3 – СД 80/18б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин
1 – СД 100/40; 2 – СД 100/40а; 3 – СД 100/40б при испытаниях на воде (ρ=1000 кг/м3) при n=2900 об/мин

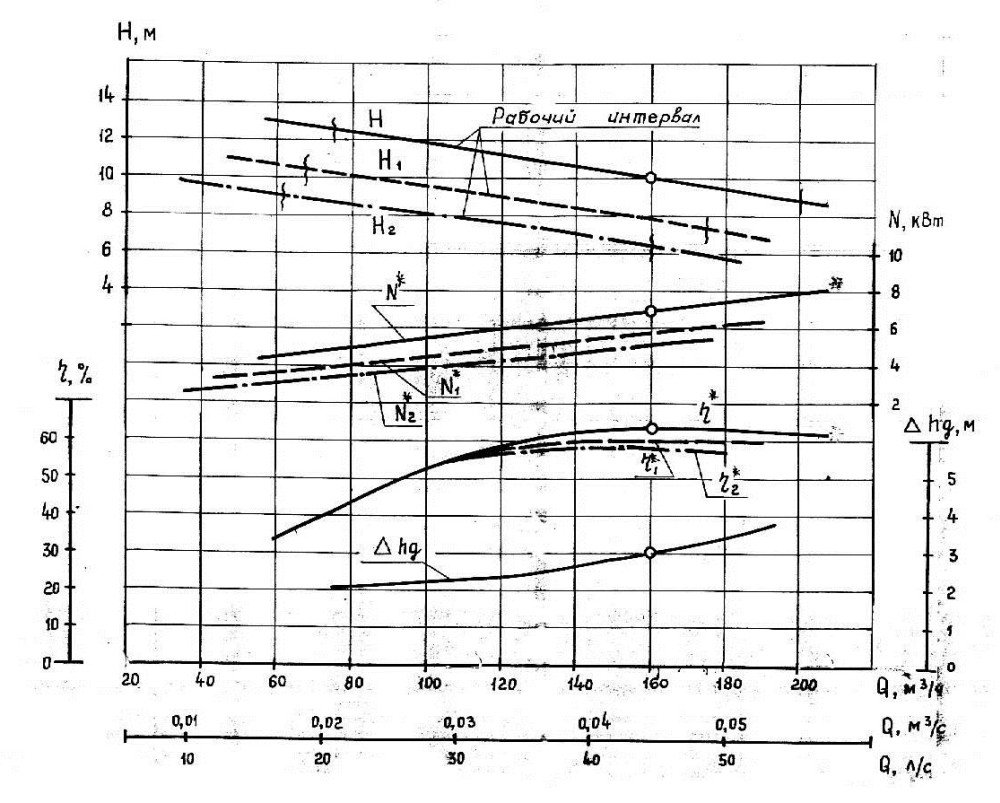

1 – СД 160/10; 2 – СД 160/10а; 3 – СД 160/10б при испытаниях на воде (ρ=1000 кг/м3) при n=960 об/мин
1 – СД 160/45; 2 – СД 160/45а; 3 – СД 160/45б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин

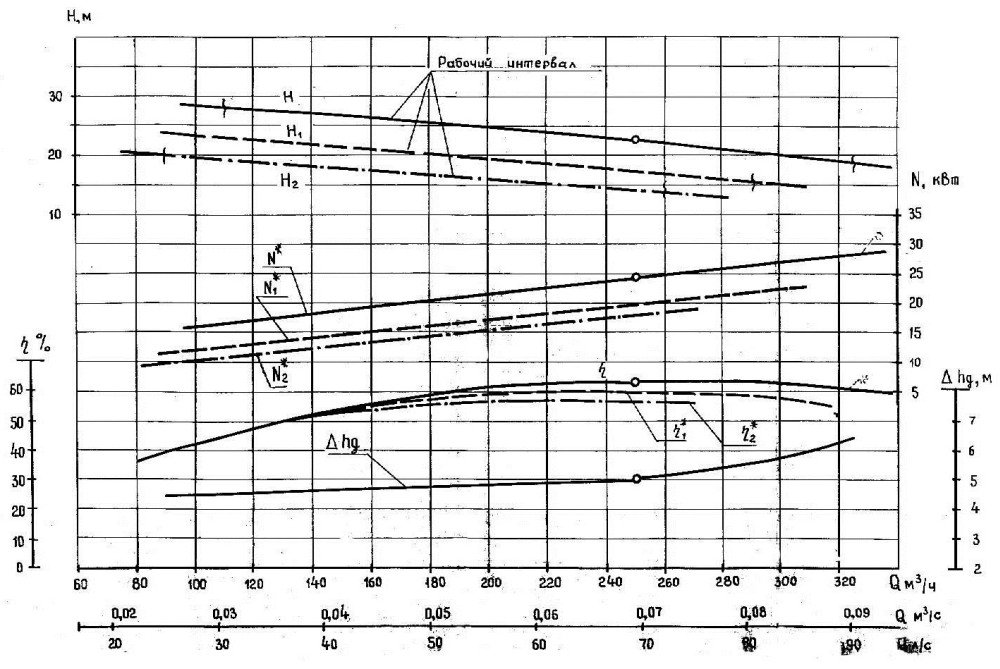

1 – СД 250/22,5; 2 – СД 250/22,5а; 3 – СД 250/22,5б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин

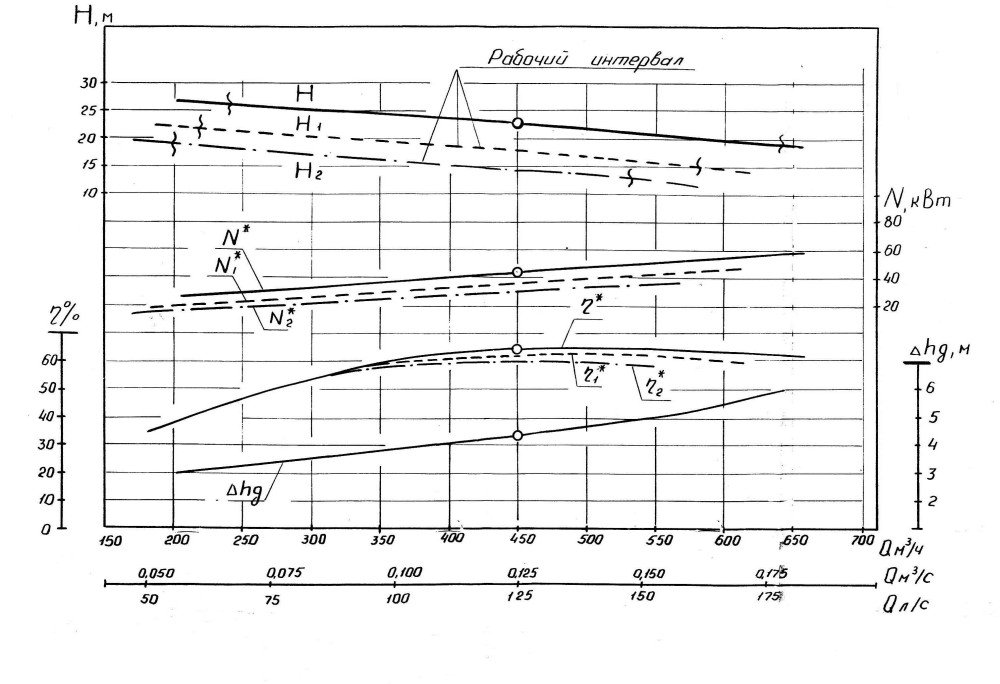

1 – СД 450/22,5; 2 – СД 450/22,5а; 3 – СД 450/22,5б при испытаниях на воде (ρ=1000 кг/м3) при n=960 об/мин

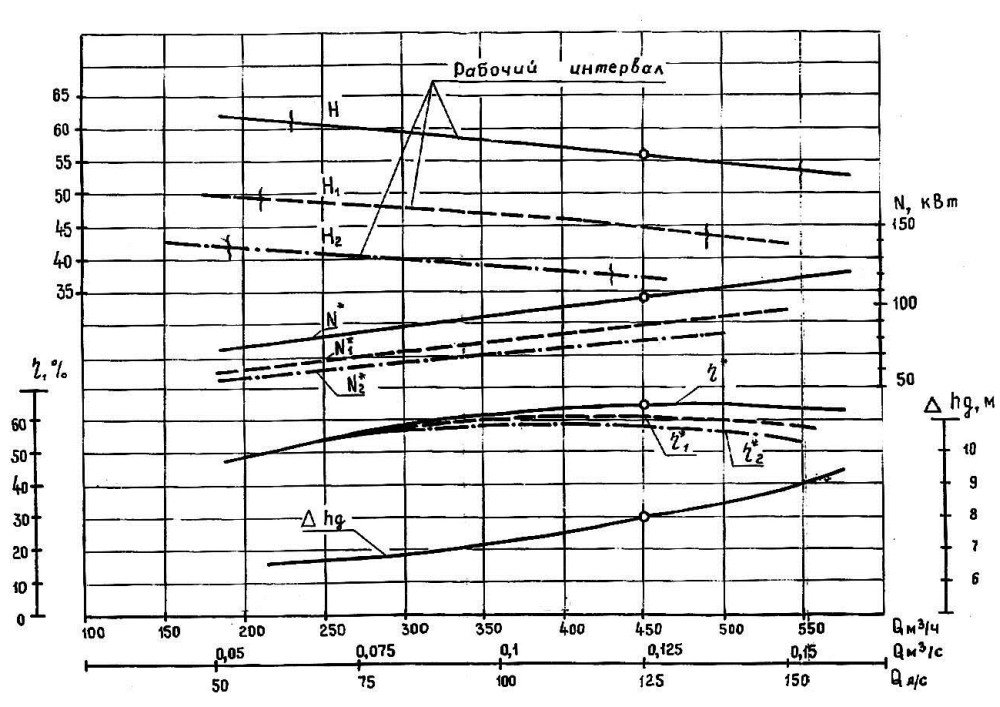

1 – СД 450/56; 2 – СД 450/56а; 3 – СД 450/56б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин

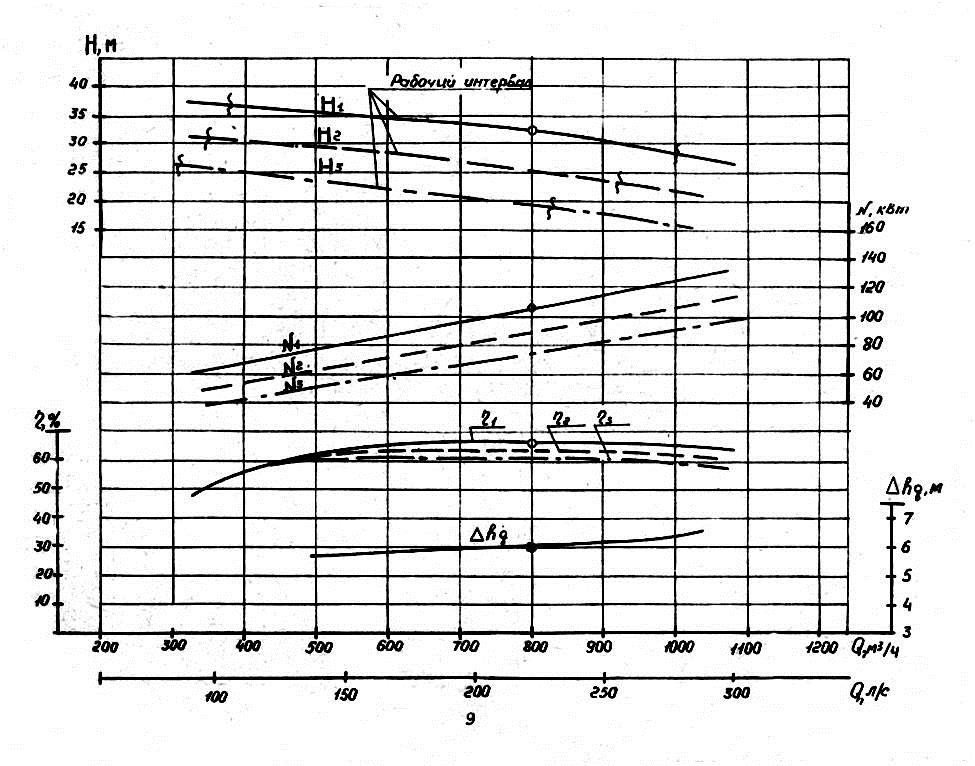

1 – СД 800/32; 2 – СД 800/32а; 3 – СД 800/32б при испытаниях на воде (ρ=1000 кг/м3) при n=1450 об/мин
| Обозначение | Подача, м3/ч | Напор, м | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|
| СД16/10 | 16 | 10 | 1,5 | 1500 |
| СД16/10а | 14 | 8,2 | 1,1 | 1500 |
| СД16/10б | 12,5 | 6,7 | 1,1 | 1500 |
| СД25/14 | 25 | 14 | 3 | 1500 |
| СД25/14а | 22 | 12 | 2,2 | 1500 |
| СД25/14б | 20 | 9,7 | 2,2 | 1500 |
| СД32/40 | 32 | 40 | 11 | 3000 |
| СД32/40а | 28 | 33 | 7,5 | 3000 |
| СД32/40б | 25 | 27 | 5,5 | 3000 |
| СД50/10 | 50 | 10 | 4 | 1500 |
| СД50/10а | 45 | 8,3 | 3 | 1500 |
| СД50/10б | 40 | 7 | 3 | 1500 |
| СД50/56 | 50 | 56 | 22 | 3000 |
| СД50/56а | 44 | 46 | 18,5 | 3000 |
| СД50/56б | 40 | 39 | 15 | 3000 |
| СД80/18 | 80 | 18 | 11 | 1500 |
| СД80/18а | 70 | 15 | 7,5 | 1500 |
| СД80/18б | 63 | 13 | 7,5 | 1500 |
| СД80/32 | 80 | 32 | 18,5 | 1500 |
| СД80/32а | 68 | 26 | 15 | 1500 |
| СД80/32б | 62 | 22 | 11 | 1500 |
| СД100/40 | 100 | 40 | 30 | 3000 |
| СД100/40а | 90 | 33 | 22 | 3000 |
| СД100/40б | 80 | 28 | 18,5 | 3000 |
| СД160/10 | 160 | 10 | 11 | 1000 |
| СД160/10а | 145 | 8,3 | 11 | 1000 |
| СД160/10б | 135 | 7 | 7,5 | 1000 |
| СД160/45 | 160 | 45 | 37 | 1500 |
| СД160/45а | 144 | 36 | 30 | 1500 |
| СД160/45б | 128 | 30 | 22 | 1500 |
| СД250/22,5 | 250 | 22,5 | 37 | 1500 |
| СД250/22,5а | 225 | 18,5 | 30 | 1500 |
| СД250/22,5б | 206 | 16 | 22 | 1500 |
| СД450/22,5 | 450 | 22,5 | 75 | 1000 |
| СД450/22,5а | 400 | 18,5 | 55 | 100 |
| СД450/22,5б | 360 | 16 | 45 | 1000 |
| СД450/56 | 450 | 56 | 132 | 1500 |
| СД450/56а | 430 | 48 | 110 | 1500 |
| СД450/56б | 370 | 39 | 90 | 1500 |
| СД800/32 | 800 | 32 | 160 | 1000 |
| СД800/32а | 720 | 26,5 | 132 | 1000 |
| СД800/32б | 580 | 22,5 | 110 |
1000 |
Продольный разрез насоса СД

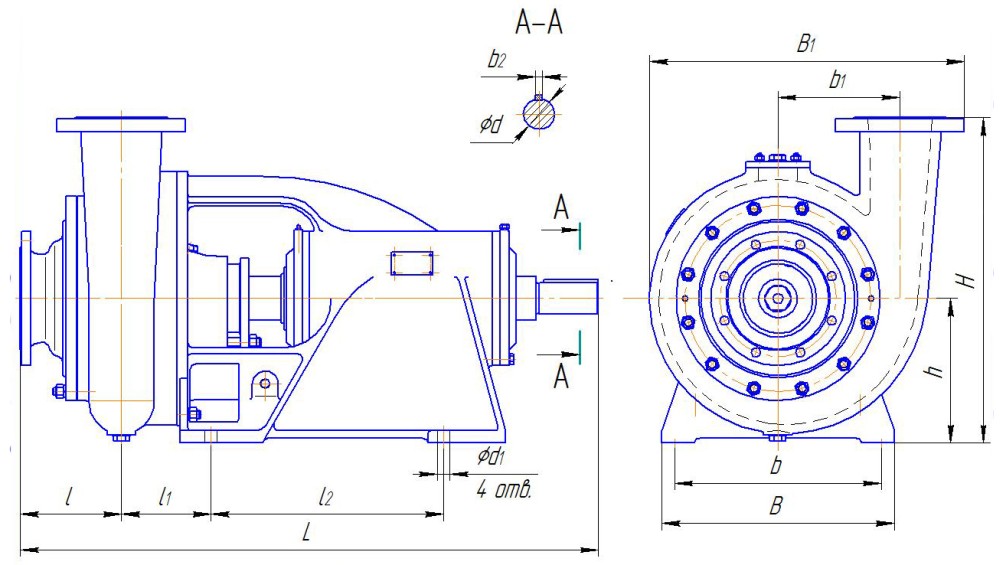

Габаритные и присоединительные размеры насоса
Габаритные размеры насоса
| Обозначение | L, мм | l, мм | l1, мм | l2, мм | B, мм | B1, мм | b, мм | b1, мм | b2, мм | H, мм | h, мм | d, мм | d1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СД 16/25 | 642 | 150 | 140 | 225 | 220 | 285 | 190 | 100 | 8 | 315 | 150 | 28 | 14 | 73 |
| СД 16/10 | 644 | 151 | 140 | 225 | 220 | 316,5 | 190 | 112 | 8 | 340 | 150 | 28 | 14 | 84 |
| СД 25/14 | 647 | 151 | 140 | 225 | 220 | 368,5 | 190 | 134 | 10 | 370 | 140 | 36 | 14 | 94 |
| СД 32/40 | 644 | 151 | 140 | 225 | 220 | 316,5 | 190 | 112 | 8 | 340 | 150 | 28 | 14 | 82 |
| СД 50/10 | 640 | 145 | 140 | 225 | 220 | 400.5 | 190 | 150 | 10 | 365 | 140 | 36 | 14 | 88 |
| СД 50/56 | 647 | 151 | 140 | 225 | 220 | 368.5 | 190 | 134 | 10 | 370 | 140 | 36 | 14 | 94 |
| СД 80/18 | 725 | 160 | 165 | 250 | 340 | 442.5 | 300 | 164 | 10 | 430 | 180 | 38 | 18 | 142 |
| СД 80/32 | 746 | 176 | 170 | 250 | 340 | 516 | 300 | 190 | 10 | 190 | 180 | 38 | 18 | 169 |
| СД 100/40 | 640 | 145 | 140 | 225 | 220 | 400,5 | 190 | 150 | 10 | 365 | 140 | 36 | 14 | 92 |
| СД 160/10 | 1119 | 196 | 173 | 450 | 450 | 609.5 | 400 | 236 | 18 | 630 | 280 | 60 | 24 | 370 |
| СД 160/45 | 1100 | 185 | 165 | 450 | 450 | 593 | 400 | 232 | 18 | 610 | 280 | 60 | 24 | 394 |
| СД 250/22.5 | 1119 | 196 | 173 | 450 | 450 | 609.5 | 400 | 236 | 18 | 630 | 280 | 60 | 24 | 409 |
| СД 450/22.5 | 1179 | 250 | 180 | 450 | 450 | 845 | 400 | 346 | 18 | 740 | 280 | 60 | 24 | 510 |
| СД 450/56 | 1314 | 245 | 210 | 550 | 550 | 775 | 480 | 300 | 20 | 745 | 320 | 75 | 28 | 764 |
| СД 800/32 | 1306 | 247 | 211 | 550 | 550 | 1080 | 480 | 418 | 20 | 810 | 320 | 75 | 28 | 894 |
Габаритные и присоединительные размеры агрегата
Габаритные размеры агрегата
| Обозначение | L | L1 | L2 | L3 | L4 | L5 | L7 | L8 | B | B1 | L6 | L11 | B4 | B6 | B7 | H1 | H2 | n4 | d4 | H | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СД 16/25 | 1015 | 150 | 645 | 210 | 100 | 500 | 705 | - | 294 | 94 | 105 | 225 | 190 | 256 | 284 | 365 | 160 | 4 | 14 | 140 | 111 |
| СД 16/10 | 965 | 151 | 644 | 260 | 150 | 300 | 620 | - | 316.5 | 112 | 151 | 225 | 190 | 190 | 220 | 428 | 190 | 4 | 14 | 150 | 150 |
| СД 25/14 | 1026 | 150 | 645 | 210 | 95 | 480 | 675 | - | 382 | 134 | 93 | 225 | 190 | 200 | 240 | 480 | 230 | 4 | 19 | 140 | 141 |
| СД 32/40 | 1143 | 151 | 644 | 260 | 150 | 400 | 750 | - | 316.5 | 112 | 151 | 225 | 190 | 190 | 232 | 450 | 190 | 4 | 18 | 150 | 195 |
| СД 50/10 | 1040 | 145 | 640 | 210 | 95 | 480 | 675 | - | 420 | 150 | 84 | 225 | 190 | 200 | 240 | 475 | 225 | 4 | 19 | 140 | 140 |
| СД 50/56 | 1340 | 151 | 647 | 210 | 100 | 515 | 885 | - | 370 | 134 | 93 | 225 | 190 | 300 | 340 | 520 | 230 | 4 | 15 | 140 | 285 |
| СД 80/32 | 1398 | 175 | 745 | 295 | 180 | 600 | 950 | - | 512 | 190 | 115 | 250 | 300 | 320 | 366 | 602 | 310 | 4 | 20 | 180 | 340 |
| СД 80/18 | 1273 | 159 | 724 | 290 | 160 | 542 | 842 | - | 443 | 164 | 80 | 250 | 300 | 300 | 346 | 540 | 250 | 4 | 18 | 180 | 259 |
| СД 100/40 | 1333 | 145 | 640 | 495 | 160 | 582 | 947 | - | 389 | 150 | 84 | 225 | 190 | 279 | 330 | 495 | 225 | 4 | 20 | 140 | 300 |
| СД 160/10 | 1753 | 195 | 1120 | 303 | 250 | 800 | 1300 | - | 596 | 236 | 110 | 450 | 400 | 400 | 444 | 760 | 350 | 4 | 19 | 280 | 549 |
| СД 160/45 | 1900 | 185 | 1100 | 490 | 275 | 890 | 1412 | 445 | 600 | 232 | 116 | 450 | 400 | 415 | 455 | 743 | 330 | 6 | 19 | 280 | 699 |
| СД 250/22.5 | 1915 | 195 | 1120 | 293 | 225 | 1004 | 1454 | 502 | 616 | 236 | 110 | 450 | 400 | 400 | 464 | 770 | 350 | 6 | 28 | 280 | 713 |
| СД 450/22.5 | 2300 | 250 | 1180 | 325 | 250 | 1200 | 1687 | 600 | 858 | 345 | 139 | 450 | 400 | 425 | 490 | 940 | 460 | 6 | 28 | 280 | 1335 |
| СД 450/56 | 2575 | 245 | 1309 | 402 | 300 | 1140 | 1737 | 570 | 777 | 300 | 139 | 550 | 469 | 465 | 509 | 885 | 425 | 6 | 28 | 320 | 1771 |
| СД 800/32 | 2745 | 262 | 1324 | 471 | 360 | 1300 | 2023 | 650 | 1064 | 418 | 116 | 550 | 465 | 610 | 662 | 1065 | 490 | 6 | 28 | 320 | 2585 |
| Обозначение | D1 | D2 | D3 | D4 | n2 | d2 | D5 | D6 | D7 | D8 | n3 | d3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СД 16/25 | 40 | 110 | 145 | 88 | 4 | 18 | 32 | 100 | 135 | 78 | 4 | 18 |
| СД 16/10 | 50 | 125 | 160 | 100 | 4 | 18 | 40 | 110 | 145 | 88 | 4 | 18 |
| СД 25/14 | 65 | 145 | 180 | 122 | 4 | 18 | 50 | 125 | 160 | 102 | 4 | 18 |
| СД 32/40 | 50 | 125 | 160 | 100 | 4 | 18 | 40 | 110 | 145 | 88 | 4 | 18 |
| СД 50/10 | 80 | 150 | 185 | 128 | 4 | 18 | 80 | 150 | 185 | 128 | 4 | 18 |
| СД 50/56 | 65 | 145 | 180 | 122 | 4 | 18 | 50 | 125 | 160 | 102 | 4 | 18 |
| СД 80/32 | 100 | 180 | 215 | 158 | 8 | 18 | 70 | 145 | 180 | 122 | 4 | 18 |
| СД 80/18 | 100 | 170 | 205 | 148 | 4 | 18 | 80 | 150 | 185 | 128 | 4 | 18 |
| СД 100/40 | 80 | 150 | 185 | 128 | 4 | 18 | 80 | 150 | 185 | 128 | 4 | 18 |
| СД 160/10 | 150 | 225 | 260 | 202 | 8 | 18 | 125 | 200 | 250 | 178 | 8 | 18 |
| СД 160/45 | 125 | 210 | 245 | 184 | 8 | 18 | 80 | 160 | 195 | 133 | 4 | 18 |
| СД 250/22.5 | 150 | 225 | 260 | 202 | 8 | 18 | 125 | 200 | 250 | 178 | 8 | 18 |
| СД 450/22.5 | 200 | 280 | 315 | 258 | 4 | 18 | 175 | 255 | 290 | 232 | 8 | 18 |
| СД 450/56 | 200 | 280 | 315 | 258 | 4 | 18 | 150 | 240 | 280 | 212 | 8 | 22 |
| СД 800/32 | 250 | 335 | 370 | 312 | 12 | 18 | 200 | 280 | 315 | 258 | 8 | 18 |

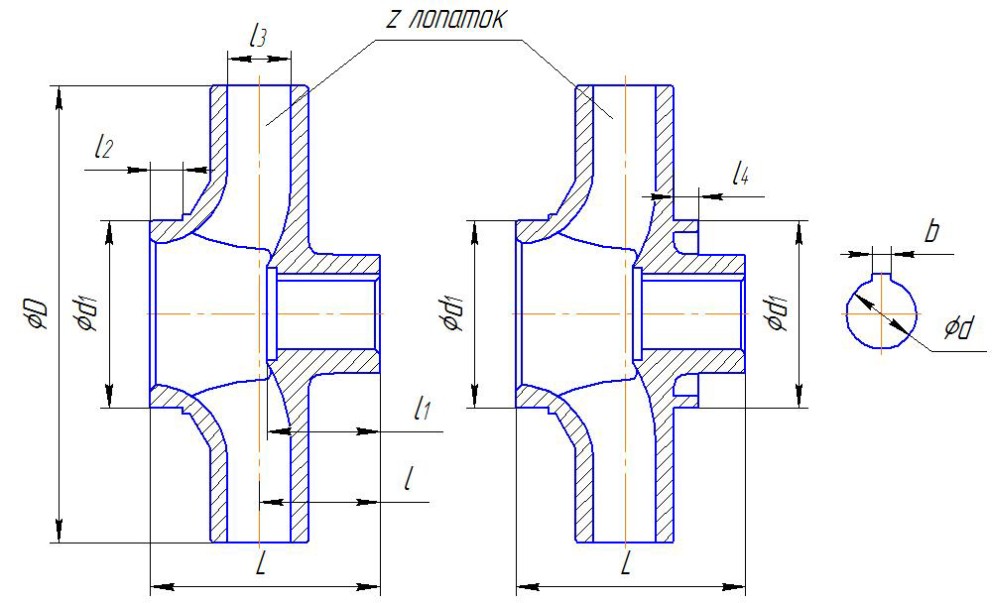

Размеры рабочего колеса насоса
Рабочие колеса насосов СД. Все колеса правого вращения. *- наличие кольца
| Обозначение | D, мм | d, мм | d1, мм | L, мм | l, мм | l1, мм | l2, мм | l3, мм | l4, мм | b, мм | z, шт |
|---|---|---|---|---|---|---|---|---|---|---|---|
| СД 16/25 | 150 | 28 | 66 | 113 | 57 | 46 | 28 | 22 | - | 8 | 2 |
| СД 16/10 | 184 | 28 | 75 | 121 | 58 | 46 | 26 | 26 | - | 8 | 2 |
| СД 25/14 | 218 | 28 | 90 | 124 | 58 | 46 | 25 | 30 | - | 8 | 2 |
| СД 32/40 | 184 | 28 | 75 | 121 | 58 | 46 | 26 | 26 | - | 8 | 2 |
| СД 50/10 | 193 | 28 | 115 | 135 | 61,5 | 50 | 26 | 53 | - | 8 | 3 |
| СД 50/56 | 218 | 28 | 90 | 124 | 58 | 46 | 25 | 30 | - | 8 | 2 |
| СД 80/18 | 250 | 32 | 115 | 152 | 70 | 54 | 26 | 52 | - | 10 | 3 |
| СД 80/32 | 325 | 32 | 115 | 170 | 75 | 53 | 26 | 45 | - | 10 | 2 |
| СД 100/40 | 193 | 28 | 115 | 135 | 61,5 | 50 | 26 | 53 | - | 8 | 3 |
| СД 160/10 | 295 | 42 | 185 | 227 | 111 | 88 | 30 | 82 | - | 12 | 3 |
| СД 160/45 | 388 | 60 | 160 | 196 | 103 | 88 | 28 | 54 | - | 18 | 2 |
| СД 250/22,5 | 295 | 60 | 185 | 227 | 111 | 88 | 30 | 82 | - | 18 | 3 |
| СД 450/22,5 | 435 | 60 | 245 | 268 | 118 | 88 | 30 | 120 | - | 18 | 3 |
| СД 450/56 | 436 | 80 | 244 | 280 | 137,5 | 119 | 34 | 98 | 40 | 22 | 3 |
| СД 800/32 | 525 | 80 | 310 | 302 | 126,5 | 116 | 40 | 145 | 40 | 22 | 3 |
